La transición hacia sistemas energéticos sostenibles está redefiniendo fundamentalmente los requisitos para el encapsulado y la protección de componentes electrónicos. A medida que aumenta la densidad de potencia en aplicaciones que van desde los sistemas de propulsión de vehículos eléctricos hasta el almacenamiento de energía renovable, los componentes responsables de gestionar dicha energía deben soportar entornos operativos cada vez más rigurosos. Los compuestos de encapsulado —a menudo denominados simplemente encapsulantes— han surgido como los guardianes silenciosos y fundamentales de estas tecnologías. Al proporcionar soporte estructural, gestión térmica y aislamiento eléctrico, estos materiales garantizan la fiabilidad y la longevidad de los sistemas que constituyen la columna vertebral de la nueva infraestructura energética.
En esencia, un compuesto de encapsulado es un sistema de resina líquida que se vierte o inyecta en un conjunto electrónico o en su carcasa. Una vez curado, se solidifica formando una masa robusta que encapsula por completo los componentes sensibles. En el contexto de las nuevas energías, lo que está en juego es significativamente mayor que en el ámbito de la electrónica de consumo. Un fallo en un inversor dentro de una planta solar o en un paquete de baterías de un vehículo eléctrico puede provocar tiempos de inactividad catastróficos o riesgos para la seguridad.
El encapsulado cumple tres funciones principales en estos sistemas. En primer lugar, proporciona protección mecánica al amortiguar los componentes frente a vibraciones, impactos y tensiones mecánicas. En segundo lugar, actúa como aislante eléctrico, previniendo cortocircuitos al eliminar los espacios de aire donde, de otro modo, podrían producirse descargas de efecto corona o arcos eléctricos. En tercer lugar —y quizás de manera más crítica en aplicaciones de alta potencia— actúa como conductor térmico, disipando el calor de los puntos calientes —tales como los semiconductores de potencia— y transfiriéndolo a un disipador de calor o a la carcasa del dispositivo.
Además, el material de encapsulado sirve como barrera contra la humedad, la condensación y los contaminantes atmosféricos corrosivos. En instalaciones a la intemperie, como las turbinas eólicas o los inversores solares a escala de red, la exposición ambiental es implacable. Sin la protección de barrera que ofrecen los compuestos de encapsulado especializados, estos delicados circuitos electrónicos sucumbirían a la oxidación o a la corrosión electrolítica en cuestión de meses. Por consiguiente, la elección del encapsulante adecuado constituye, en esencia, una estrategia de mantenimiento preventivo diseñada para prolongar la vida útil de la infraestructura crítica hasta alcanzar —o incluso superar— la marca de los veinte años.
La elección de la química de resina adecuada es la decisión más crucial en el diseño de una solución de encapsulado. Cada material ofrece ventajas y contrapartidas distintivas en lo que respecta al rendimiento térmico, la flexibilidad y la resistencia química.
Las siliconas suelen ser la opción preferida en entornos de alta temperatura. Ofrecen una estabilidad térmica excepcional, manteniendo sus propiedades físicas a lo largo de un amplio rango de temperaturas, desde condiciones bajo cero hasta más de doscientos grados Celsius. Su flexibilidad inherente —incluso después del curado— constituye una ventaja significativa para los componentes sometidos a ciclos térmicos, ya que pueden expandirse y contraerse sin ejercer una tensión mecánica indebida sobre las frágiles uniones de soldadura o las conexiones de cables. Además, las siliconas poseen una excelente resistencia a la humedad, proporcionando una barrera duradera contra la degradación ambiental. Se utilizan ampliamente en el encapsulado de sensores sensibles y módulos de potencia, donde la fiabilidad bajo condiciones de estrés térmico extremo es innegociable. Dado que la silicona es naturalmente hidrófoba, proporciona un sellado superior contra la intrusión de humedad, lo cual resulta crítico para los sensores que operan en entornos subterráneos de servicios públicos, a menudo húmedos o mojados.
Las resinas epoxi son reconocidas por su excepcional resistencia mecánica y adhesión. Cuando se requiere un alto nivel de rigidez estructural, el epoxi es, con frecuencia, el material elegido. Estos compuestos ofrecen una resistencia superior a productos químicos, disolventes y combustibles, lo que los hace ideales para carcasas protectoras expuestas a condiciones externas adversas. Los epoxis también proporcionan excelentes propiedades de aislamiento eléctrico y pueden formularse con un alto contenido de cargas para lograr una conductividad térmica impresionante. Sin embargo, dado que curan hasta alcanzar un estado duro y rígido, pueden transmitir tensión a los componentes durante las fluctuaciones rápidas de temperatura. En consecuencia, el uso de epoxi exige una cuidadosa consideración del coeficiente de expansión térmica para evitar la aparición de grietas o la fatiga de los componentes. A menudo se eligen para aplicaciones en las que la propia unidad encapsulada debe actuar como parte estructural del conjunto global, soportando eficazmente cargas mecánicas o proporcionando protección física contra impactos.
Los poliuretanos representan un equilibrio entre los extremos que ofrecen la silicona y la resina epoxi. Ofrecen una buena flexibilidad, lo que les permite absorber eficazmente los impactos mecánicos y las vibraciones; además, suelen exhibir una mejor adhesión a ciertos plásticos que las siliconas. A menudo se prefiere el uso de poliuretanos por su rentabilidad y por su capacidad de curar a temperatura ambiente. Son particularmente idóneos para aplicaciones de media tensión y para la protección de uso general. Si bien no alcanzan la estabilidad a temperaturas extremadamente altas que ofrecen las siliconas, resultan más que adecuados para muchos componentes electrónicos internos del sector automotriz y para los conjuntos de sistemas de gestión de baterías. Su tenacidad también los hace altamente resistentes a la abrasión, una característica muy valiosa para los dispositivos electrónicos instalados en maquinaria industrial o en vehículos de transporte pesado.
La elección entre sistemas monocomponente y bicomponente suele determinar el flujo de trabajo y la eficiencia de la línea de fabricación.
Los compuestos de encapsulado monocomponente están diseñados para facilitar su uso, ya que no requieren que el usuario final realice mediciones ni mezclas. Estos materiales suelen curar mediante la exposición al calor, a la humedad o a la luz ultravioleta. En entornos de fabricación de gran volumen, los sistemas monocomponente pueden agilizar los procesos de montaje, dado que eliminan el riesgo de errores en la mezcla y reducen la necesidad de utilizar equipos de dosificación complejos. No obstante, a menudo se ven limitados por los requisitos de almacenamiento —como la necesidad de transporte refrigerado— y pueden presentar tiempos de curado más lentos en comparación con los sistemas reactivos de dos componentes. Estos sistemas resultan sumamente beneficiosos en líneas de producción automatizadas, donde se prioriza la velocidad y es necesario minimizar la complejidad asociada a la dosificación de múltiples componentes.

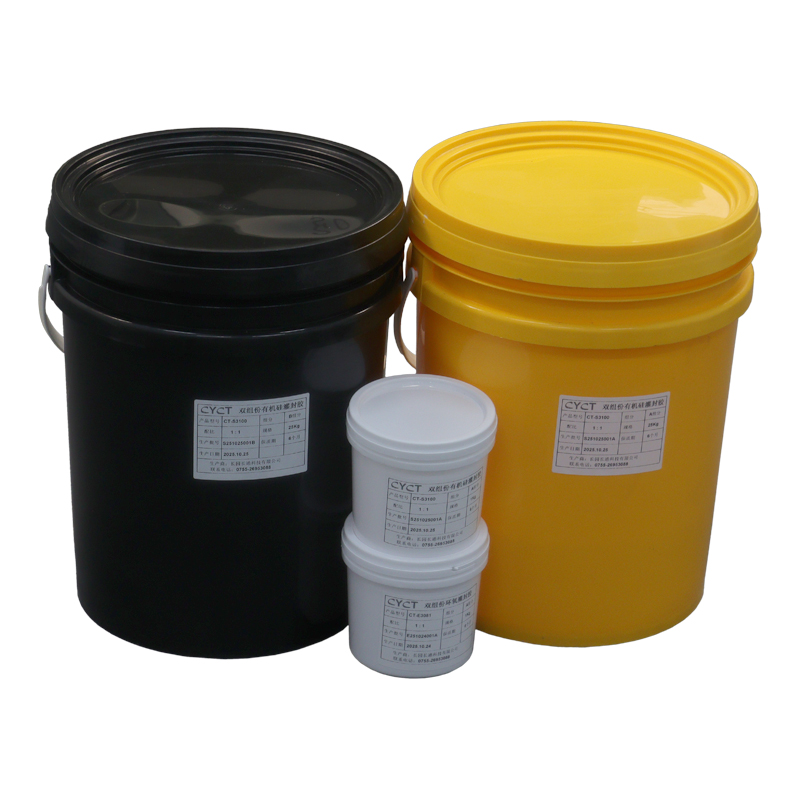

Los sistemas bicomponente, compuestos por una resina base y un agente de curado, ofrecen una mayor versatilidad y un control del proceso más rápido. Estos materiales comienzan a reaccionar en el mismo instante en que se mezclan, lo que permite a los fabricantes ajustar los tiempos de curado en función de los requisitos de la aplicación. Dado que la reacción es de naturaleza química —en lugar de depender de factores ambientales externos—, los sistemas bicomponente garantizan un curado uniforme en todo el volumen de la masa de encapsulado, incluso en zonas profundas o áreas sombreadas a las que la luz o la humedad podrían no llegar. Esto los convierte en el estándar de la industria para grandes y complejos conjuntos electrónicos, donde resulta indispensable garantizar un curado fiable y profundo en toda la sección del material. La capacidad de ajustar la «vida útil en el recipiente» (o *pot life*) —es decir, el tiempo disponible para trabajar con el material antes de que fragüe— permite a los ingenieros optimizar el rendimiento del ensamblaje para diseños de productos específicos.

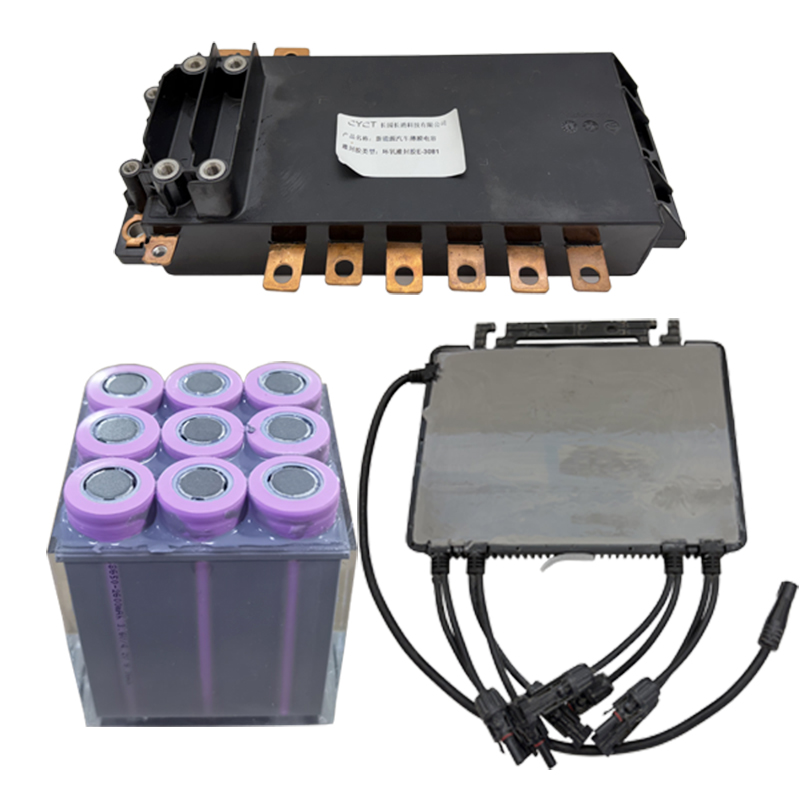

Las exigencias únicas de los componentes de los nuevos sistemas energéticos requieren enfoques de encapsulado a medida, lo que obliga a los ingenieros a tener en cuenta tanto la carga eléctrica como las limitaciones físicas del hardware.

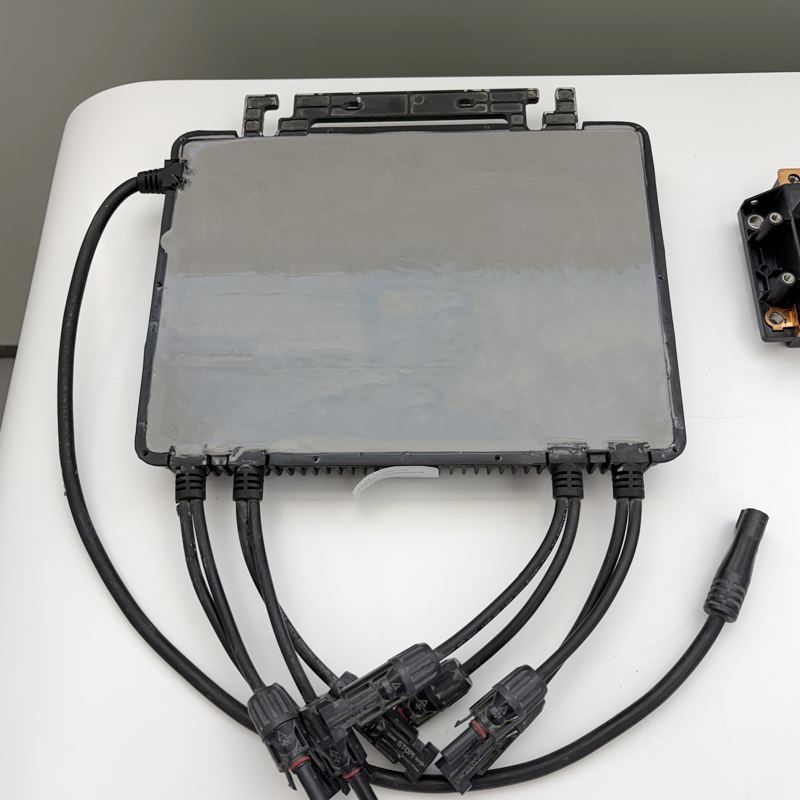

Los inversores —dispositivos que convierten la corriente continua (CC) proveniente de baterías o paneles solares en corriente alterna (CA) para la red eléctrica o para motores— contienen componentes de conmutación de alto voltaje que generan una cantidad considerable de calor. Los compuestos de encapsulado utilizados en estos dispositivos deben ofrecer una elevada rigidez dieléctrica para prevenir la formación de arcos eléctricos, así como una alta conductividad térmica para disipar el calor y alejarlo de los transistores bipolares de puerta aislada (IGBT). En este contexto, a menudo se prefieren las siliconas debido a su capacidad para soportar las temperaturas generadas por la conmutación de alta frecuencia sin sufrir degradación. A medida que aumentan los requisitos de eficiencia de los inversores, la necesidad de utilizar materiales de encapsulado dieléctricos de baja pérdida se vuelve aún más crítica, garantizando así que la energía eléctrica se convierta con una mínima generación de calor residual y con la máxima seguridad.

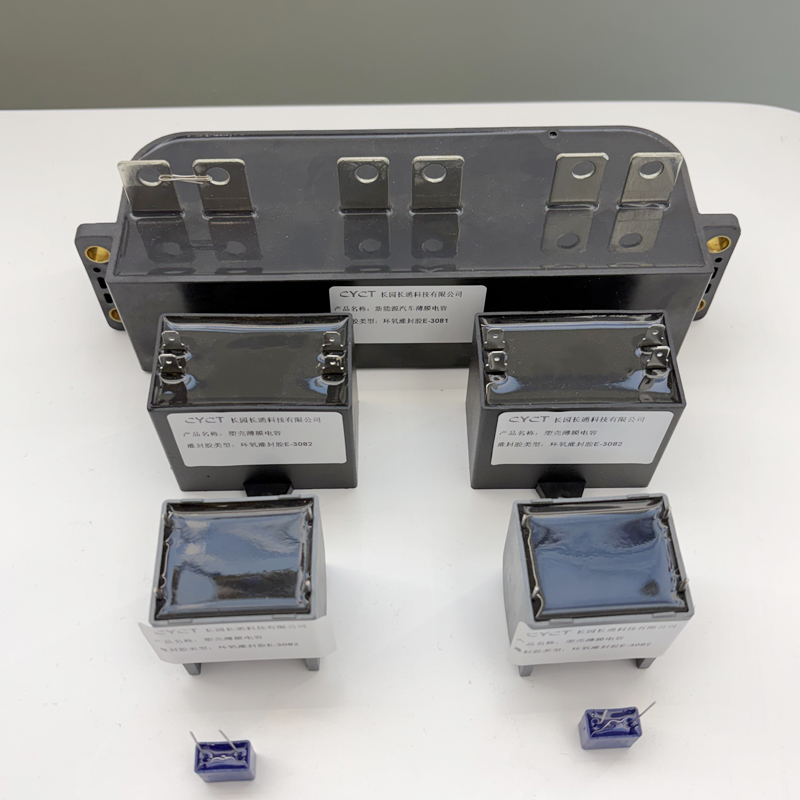

Los condensadores de película son fundamentales para la fiabilidad de la electrónica de potencia. Son altamente sensibles a la humedad y a los impactos mecánicos; ambos factores pueden provocar fallos catastróficos. El encapsulado de estos componentes exige el uso de materiales de baja viscosidad para asegurar una penetración total en las capas de película, las cuales suelen estar enrolladas de forma muy compacta. En este ámbito, se suelen emplear resinas epoxi para crear una carcasa rígida y protectora que preserve la geometría interna del condensador, ofreciendo al mismo tiempo una excelente resistencia química frente a posibles contaminantes. La rigidez de la resina epoxi contribuye a evitar el desplazamiento de las delicadas capas internas de película, un aspecto crucial para mantener los valores precisos de capacitancia que se requieren en las aplicaciones de conmutación de potencia de alta frecuencia.

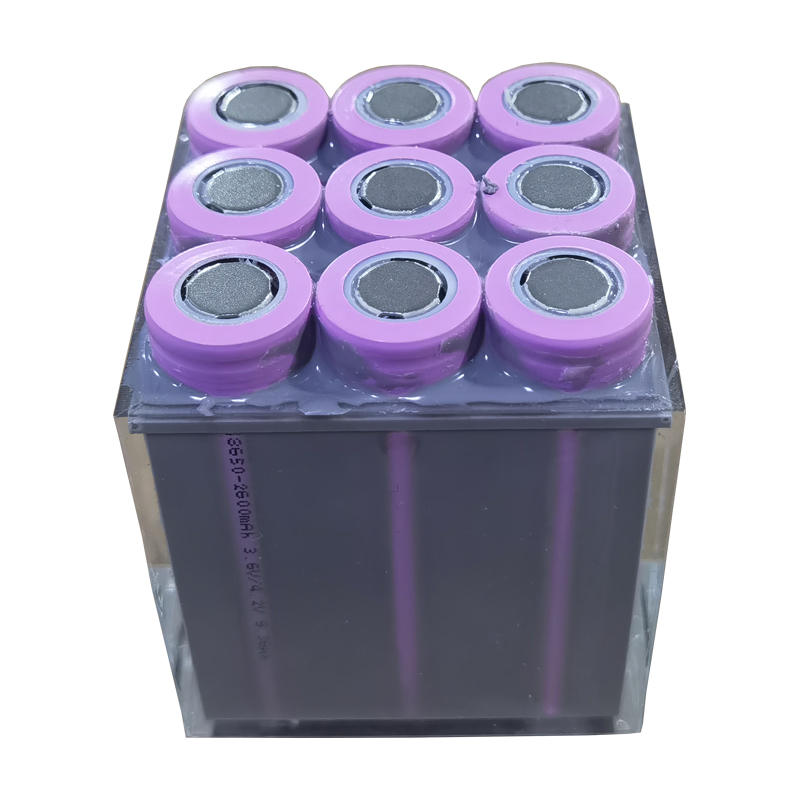

Los paquetes de baterías representan uno de los entornos más exigentes para los materiales de encapsulado. Más allá de la necesidad de gestión térmica —donde el compuesto ayuda a mantener temperaturas de funcionamiento óptimas para las celdas—, existe un requisito crítico de resistencia a la llama. Los materiales utilizados en los paquetes de baterías deben cumplir con estrictas normas de seguridad para prevenir la propagación del desbordamiento térmico (*thermal runaway*). Los materiales de interfaz térmica, a menudo basados en químicas de silicona o poliuretano, se aplican entre las celdas para asegurar una distribución uniforme del calor y proporcionar el soporte mecánico necesario para mantener las celdas firmemente sujetas frente a las vibraciones durante el funcionamiento del vehículo. En estas formulaciones se integran aditivos avanzados ignífugos para garantizar que, en caso de un cortocircuito interno, el material de encapsulado actúe como una barrera contra el fuego en lugar de como una fuente de combustible.
En las unidades de propulsión de los vehículos eléctricos, la integración de la electrónica de potencia y los motores eléctricos requiere soluciones de encapsulado capaces de operar bajo una elevada tensión mecánica. A medida que los motores alcanzan altas revoluciones por minuto (RPM), las fuerzas centrífugas resultantes son inmensas. Los compuestos de encapsulado deben poseer una gran integridad mecánica para permanecer adheridos a los devanados y a la electrónica de potencia, evitando la formación de microfisuras que, de otro modo, conducirían a una avería. En este contexto, se suelen utilizar epoxis especializados de alta conductividad térmica para asegurar que el calor generado en los devanados del motor se transfiera eficazmente a la camisa de refrigeración, manteniendo una eficiencia óptima y previniendo la degradación térmica del sistema de aislamiento del motor.
El futuro del encapsulado en el sector de las nuevas energías se define por la automatización y por un diseño de materiales más inteligente. Estamos presenciando una transición hacia encapsulantes "inteligentes" capaces de proporcionar información en tiempo real sobre su propio estado de salud. Por ejemplo, la integración de sensores dentro de la masa de encapsulado podría permitir monitorizar el estado de la electrónica interna, señalando la necesidad de mantenimiento antes de que se produzca un fallo total del sistema.
Además, a medida que los principios de la economía circular se convierten en la norma, aumenta la demanda de materiales que permitan el "desencapsulado" o que sean reciclables. Si bien en la actualidad la mayoría de los encapsulados son permanentes y su extracción resulta destructiva, se están llevando a cabo investigaciones sobre resinas que puedan ablandarse o disolverse al final de la vida útil del producto, facilitando así la recuperación de metales y componentes valiosos de la electrónica de potencia y de los módulos de baterías. Este cambio representaría un enorme avance en la sostenibilidad de las cadenas de suministro de energías renovables y vehículos eléctricos, garantizando que los componentes que impulsan la revolución verde no se conviertan, a su vez, en una carga medioambiental secundaria. ### Conclusión
A medida que el sector de las nuevas energías continúa innovando, el papel de los compuestos de encapsulado cobrará una importancia creciente. Estos materiales ya no son meros «materiales de relleno» o «selladores»; constituyen elementos de diseño integrales que definen los límites operativos y la vida útil prevista de los sistemas de potencia. Al equilibrar cuidadosamente los requisitos de soporte mecánico, eficiencia térmica y seguridad eléctrica —y al seleccionar la plataforma química idónea, ya sea la resiliencia de la silicona, la robustez del epoxi o la versatilidad del poliuretano—, los ingenieros pueden construir sistemas energéticos tan duraderos como eficientes. El futuro de la energía se cimenta sobre la fiabilidad de estos protectores solidificados, a menudo invisibles.
1. ¿Cuál es la principal diferencia entre el epoxi y la silicona en el encapsulado?
El epoxi es, por lo general, más rígido y ofrece una adhesión más fuerte, lo que lo hace ideal para la protección estructural. La silicona es más flexible y mantiene sus propiedades en un rango de temperatura mucho más amplio, lo que la hace superior para aplicaciones propensas a ciclos térmicos extremos.
2. ¿Por qué se prefieren los sistemas de dos componentes para los ensamblajes de gran tamaño?
Los sistemas de dos componentes ofrecen un curado químico predecible que garantiza que todo el volumen del material se solidifique de manera uniforme. Esto es fundamental para carcasas grandes y profundas, donde los sistemas de un solo componente —que dependen del calor, la humedad o la luz— podrían no llegar a todas las secciones de manera eficaz.
3. ¿Cómo contribuyen los compuestos de encapsulado a la gestión térmica?
Muchos compuestos de encapsulado modernos están formulados con cargas térmicamente conductoras. Estos materiales ayudan a crear un puente entre los componentes que generan calor y un disipador térmico, permitiendo que el calor fluya de manera eficiente lejos de los componentes electrónicos sensibles, evitando así el sobrecalentamiento.
4. ¿Se pueden retirar los compuestos de encapsulado si falla un componente?
Por lo general, el encapsulado se considera un proceso permanente. Si bien algunas siliconas más blandas pueden retirarse físicamente (desprendiéndolas o cortándolas) para permitir la reparación de un componente, el epoxi y otras resinas rígidas suelen hacer que el ensamblaje electrónico resulte irreparable, lo que subraya la necesidad de garantizar una alta fiabilidad desde el principio.
5. ¿Qué papel desempeña la viscosidad en la elección de un compuesto de encapsulado?
La viscosidad determina la fluidez con la que un compuesto se distribuye alrededor y por debajo de los componentes. Para ensamblajes densos —como los de condensadores de película o celdas de batería muy compactas— es necesario utilizar un material de baja viscosidad para asegurar que el compuesto rellene todos los huecos, evitando así la formación de burbujas de aire que podrían provocar una falla en el aislamiento.
