La rápida transición hacia la electrificación, impulsada por la revolución de los vehículos eléctricos (VE) y la expansión de los sistemas de almacenamiento de energía a gran escala (ESS), ha puesto la tecnología de baterías bajo una luz sin precedentes. Si bien gran parte del debate público se centra en la química de los cátodos, como el fosfato de hierro y litio (LFP) o el níquel, manganeso y cobalto (NMC), los componentes estructurales y protectores de una batería son igualmente cruciales para su viabilidad a largo plazo. Entre estos, el compuesto de encapsulado de baterías destaca como un elemento fundamental, aunque a menudo invisible, de los sistemas de energía modernos.
El compuesto de encapsulado de baterías es un sistema especializado de resina líquida, que generalmente consta de dos partes (una resina y un endurecedor), que se vierte sobre las celdas de la batería, las placas de circuito y los conectores dentro de la carcasa de la batería. Una vez vertido, el compuesto experimenta una reacción química conocida como curado, transformándose de un estado líquido a una masa protectora sólida o semiflexible. Este proceso, conocido como encapsulado o encapsulado, "incrusta" eficazmente los componentes sensibles en un bloque sólido de material protector.
El objetivo principal del encapsulado es aislar los componentes internos de la batería del entorno externo, a la vez que proporciona soporte estructural. En el contexto de los sistemas de alta tensión, el aire suele ser un aislante insuficiente y un mal conductor del calor. Los compuestos de encapsulado rellenan los huecos o espacios de aire dentro de la batería, reemplazando el aire estancado con un material diseñado para realizar funciones térmicas, eléctricas y mecánicas específicas.
Aunque los términos se usan a menudo indistintamente, existe una sutil distinción técnica. El encapsulado generalmente se refiere al proceso mediante el cual el componente se coloca dentro de un "recipiente" o carcasa, y se vierte resina para llenar el contenedor, convirtiéndose en una parte permanente del conjunto. El encapsulado, por otro lado, implica recubrir el componente con una gruesa capa de resina que actúa como la "capa" exterior del dispositivo, a menudo sin una carcasa separada. En la industria de las baterías, el término "encapsulado" es predominante, ya que las celdas casi siempre se encuentran dentro de una bandeja o carcasa modular.
Para comprender la importancia del encapsulado de baterías, es necesario considerar los entornos extremos en los que se encuentran. Una batería de vehículo eléctrico, por ejemplo, debe soportar inviernos gélidos, veranos abrasadores, vibraciones constantes en la carretera y la posibilidad de colisiones de alto impacto, todo ello a la vez que gestiona el inmenso calor generado durante la carga y descarga rápidas.
La gestión térmica es quizás la función más crítica de un compuesto de encapsulado en las baterías modernas de alta densidad. Las celdas de iones de litio son muy sensibles a la temperatura; operarlas fuera de su estrecha "zona de confort" (normalmente entre 15 °C y 35 °C) puede provocar una degradación acelerada, una reducción de la autonomía y, en casos extremos, una fuga térmica.
Los compuestos de encapsulado suelen formularse con rellenos térmicamente conductores, como la alúmina o el nitruro de boro. Si bien las resinas base (como la silicona o la epoxi) son aislantes naturales, estos rellenos permiten que el compuesto actúe como un puente térmico. Este aleja el calor de los puntos calientes del centro del paquete de baterías y lo conduce hacia las placas de refrigeración o la carcasa exterior. Al sustituir el aire, un aislante térmico natural, por un medio conductor, el encapsulado garantiza que la temperatura se mantenga uniforme en todas las celdas, evitando que se sobrecalienten y provoquen una reacción en cadena.
Las baterías son pesadas y sus celdas son susceptibles a la tensión mecánica. En una aplicación automotriz, las vibraciones constantes pueden provocar desgaste por fricción, un tipo de desgaste en el que los componentes rozan entre sí, lo que puede dañar las uniones de los cables o el aislamiento.
Cuando se encapsula un paquete de baterías, las celdas quedan prácticamente fijadas en su lugar. El compuesto curado actúa como un adhesivo estructural, evitando que las celdas se muevan o rocen entre sí. Además, muchos materiales de encapsulado, especialmente poliuretanos y siliconas, poseen propiedades elastoméricas. Esto significa que pueden absorber y disipar la energía mecánica de impactos y vibraciones, protegiendo así las delicadas conexiones internas y la electrónica del Sistema de Gestión de Baterías (BMS) de fallos mecánicos.
En el corazón de cualquier paquete de baterías se encuentra un entorno de alto voltaje. A medida que los fabricantes impulsan arquitecturas de 800 V o incluso 900 V para permitir una carga más rápida, aumenta el riesgo de arcos eléctricos y cortocircuitos. Los compuestos de encapsulado proporcionan una alta rigidez dieléctrica, lo que significa que pueden soportar altos voltajes sin descomponerse ni volverse conductores. Al rodear completamente los terminales y las barras colectoras, el compuesto evita problemas de fugas de corriente (corriente que fluye por una superficie) y de holgura (corriente que salta por el aire), causas comunes de incendios eléctricos en sistemas sin encapsulado.
Los paquetes de baterías rara vez están sellados herméticamente solo por sus carcasas exteriores. La entrada de humedad es una amenaza importante; incluso una pequeña cantidad de condensación puede provocar corrosión o el crecimiento de dendritas, lo que puede causar cortocircuitos internos. Los compuestos de encapsulado proporcionan una barrera impermeable que protege las celdas y los componentes electrónicos de la humedad, la niebla salina y diversos fluidos automotrices como el refrigerante o el aceite. Este aislamiento ambiental es especialmente vital para las baterías utilizadas en aplicaciones marinas o equipos industriales todoterreno.
No todos los compuestos de encapsulado son iguales. Los ingenieros eligen una composición química según las necesidades específicas de la aplicación, considerando factores como el peso, el coste, la conductividad térmica y la facilidad de reparación.
Los epóxicos son conocidos por su excepcional resistencia mecánica y su excelente adhesión. Al curar, forman una estructura muy dura y rígida.
- Ventajas: Excelente resistencia química, alta rigidez dieléctrica y muy baja contracción durante el curado. Ofrecen la mejor protección contra cargas mecánicas elevadas.
- Desventajas: Su rigidez puede ser un arma de doble filo. En entornos con altos ciclos térmicos (de calor a frío extremos), la diferencia en el coeficiente de expansión térmica (CET) entre el epóxico rígido y las celdas de la batería puede causar grietas por tensión. Además, las baterías encapsuladas con epóxico son prácticamente imposibles de reparar o reciclar, ya que el material no se puede retirar fácilmente.
Los poliuretanos ofrecen un punto intermedio entre la rigidez de los epóxicos y la suavidad de las siliconas. Son muy versátiles y pueden formularse desde semirrígidos hasta bastante blandos.
- Ventajas: Excelente resistencia a la humedad y buena amortiguación de vibraciones. Generalmente tienen mejor resistencia a los ciclos térmicos que los epóxicos, ya que pueden flexionarse ligeramente con los cambios de temperatura. También suelen ser más rentables que las siliconas.
- Desventajas: Son sensibles a la humedad antes del curado, lo que requiere una manipulación cuidadosa durante el proceso de fabricación. Su límite superior de temperatura suele ser inferior al de las siliconas, generalmente entre 130 °C y 150 °C.

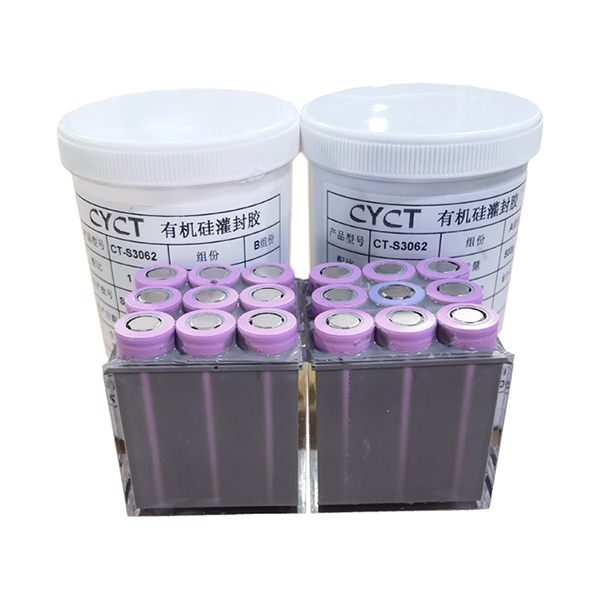

Las siliconas son la mejor opción para aplicaciones de alto rendimiento. Son blandas, gomosas y muy estables en un amplio rango de temperaturas (desde -50 °C hasta más de 200 °C).
- Ventajas: Flexibilidad inigualable, que proporciona la mejor protección contra choques térmicos y vibraciones extremas. Son naturalmente ignífugos y tienen una excelente resistencia a los rayos UV y al ozono.
- Desventajas: La silicona es la más cara de las tres químicas. Además, presenta una menor adhesión a ciertos plásticos en comparación con los epoxis y poliuretanos, y su alto coeficiente de expansión térmica implica que necesita espacio para expandirse en una carcasa cerrada.
La selección de un compuesto de encapsulado es una rigurosa tarea de ingeniería que implica el cumplimiento de normas globales específicas de seguridad y rendimiento.
En el mundo de las baterías, la seguridad contra incendios es la máxima prioridad. La mayoría de los compuestos de encapsulado utilizados en vehículos eléctricos deben cumplir con la norma UL 94-V0. Esto significa que, si el material se incendia, la llama debe extinguirse por sí sola en 10 segundos en una muestra vertical, y no debe haber gotas inflamables que puedan encender otros materiales. Los compuestos de encapsulado suelen incluir aditivos ignífugos que se carbonizan al exponerse al calor, creando una barrera térmica que impide la propagación del fuego de una celda a otra.
Este valor mide la capacidad del material para conducir el calor. El aire típico sin encapsular tiene una conductividad de aproximadamente 0,026 W/m·K. Un compuesto de encapsulado estándar puede ofrecer entre 0,5 y 1,0 W/m·K, mientras que los compuestos de encapsulado "térmicos" de alto rendimiento pueden alcanzar 3,0 W/m·K o más. Si bien una conductividad más alta generalmente es mejor para la refrigeración, el aumento de la conductividad térmica suele incrementar la viscosidad de la resina líquida, lo que dificulta su vertido en espacios reducidos.
La rigidez dieléctrica se mide en kilovoltios por milímetro (kV/mm) e indica la tensión que puede soportar el material antes de que se produzca una falla eléctrica. Para aplicaciones de vehículos eléctricos, son comunes los materiales con una rigidez dieléctrica de 15-20 kV/mm. La resistividad volumétrica mide la resistencia del material a la corriente de fuga a través de su cuerpo, lo que garantiza que los componentes de alta tensión permanezcan eléctricamente aislados.
Aplicar el compuesto de encapsulado a una batería es un paso complejo que requiere alta precisión para evitar burbujas de aire, que pueden actuar como aislantes y generar puntos calientes.
En las fábricas modernas, brazos robóticos equipados con sistemas de dosificación dosificadora dispensan el compuesto de encapsulado. Estas máquinas miden con precisión la proporción de resina y endurecedor (por ejemplo, una proporción de 1:1 o 10:1) y los mezclan segundos antes de verterlos en la bandeja de la batería. Esto es crucial porque, una vez mezclado, la vida útil (el tiempo que transcurre antes de que el material comience a endurecerse) puede ser de tan solo unos minutos.
Para garantizar que no queden bolsas de aire atrapadas, muchos paquetes de baterías de alta gama se someten a un encapsulado al vacío. El paquete se coloca en una cámara de vacío y la resina se dispensa a baja presión. Esto expulsa el aire del paquete y permite que la resina líquida fluya por cada microesfera alrededor de las celdas y el BMS.
Tras la dispensación, el compuesto debe curar. Algunos materiales curan a temperatura ambiente durante varias horas, mientras que otros requieren un curado térmico en un horno para alcanzar sus propiedades mecánicas y térmicas completas. Los fabricantes deben encontrar un equilibrio entre la necesidad de un rendimiento rápido (curado rápido) y el riesgo de tensión interna (contracción demasiado rápida).
A pesar de sus numerosas ventajas, el encapsulado de baterías presenta dos desafíos importantes para la industria: el peso y la gestión del final de su vida útil.
Los compuestos de encapsulado son relativamente densos. Llenar una batería grande de un vehículo eléctrico con una resina estándar puede añadir de 10 a 30 kilogramos de peso. En una industria donde cada gramo de reducción de peso se traduce en una mayor autonomía, esto supone una desventaja significativa. Para combatirlo, muchos fabricantes están optando por compuestos de encapsulado "ligeros". Estos materiales incorporan burbujas de vidrio microscópicas o utilizan estructuras de espuma para reducir la densidad hasta en un 50 %, manteniendo al mismo tiempo las propiedades térmicas y protectoras adecuadas.
Históricamente, una vez encapsulada una batería, se consideraba una "caja negra" que no podía repararse. Si fallaba una sola celda, todo el módulo encapsulado debía desecharse porque la resina endurecida no podía eliminarse sin dañar las demás celdas.
Esto ha impulsado el desarrollo de materiales "reaccesibles" o "despegables a demanda". Algunas siliconas modernas son lo suficientemente blandas como para retirarse con herramientas, lo que permite la sustitución de componentes. La investigación más avanzada se centra en resinas que se disuelven mediante productos químicos específicos o activadores de calor, lo que permite desmontar la batería al final de su vida útil para su correcto reciclaje, un paso fundamental para la "economía circular" del litio.
A medida que los diseños de baterías evolucionan de sistemas modulares a arquitecturas de "celda a paquete" (CTP) e incluso de "celda a chasis", el papel del compuesto de encapsulado se está expandiendo. En los diseños CTP, el compuesto de encapsulado suele tener una doble función: sirve como adhesivo estructural que une las celdas directamente al chasis del vehículo, eliminando la necesidad de pesadas estructuras internas de acero o aluminio.
Además, estamos presenciando el auge de las resinas de origen biológico derivadas del aceite de ricino u otras fuentes renovables, con el objetivo de reducir la huella de carbono del proceso de fabricación de baterías. A medida que aumentan las demandas de gestión térmica con la llegada de la "carga extremadamente rápida" (XFC), es de esperar que veamos compuestos de encapsulado con conductividades térmicas aún mayores y densidades más bajas.
El compuesto de encapsulado de baterías es el "pegamento" esencial que mantiene unido el mundo eléctrico moderno. Al proporcionar una solución única para la gestión térmica, la protección mecánica, el aislamiento eléctrico y el sellado ambiental, permite que los paquetes de baterías funcionen de forma segura y eficiente en las condiciones más exigentes. Si bien persisten desafíos como el peso y la capacidad de reparación, la innovación continua en la ciencia de los polímeros garantiza que la tecnología de encapsulado seguirá siendo un pilar fundamental del almacenamiento de energía durante las próximas décadas.
P1: ¿Se puede usar cualquier resina para el encapsulado de baterías?
R1: No. Las baterías requieren propiedades específicas como resistencia al fuego (UL 94-V0), alta rigidez dieléctrica y conductividad térmica adaptada. Las resinas industriales estándar pueden contraerse demasiado durante el curado, carecer de la capacidad necesaria para disipar el calor o incluso ser inflamables, lo que las hace peligrosas para su uso en baterías de alta energía.
P2: ¿El encapsulado se usa solo en baterías de vehículos eléctricos?
R2: Si bien los vehículos eléctricos son un uso importante, el encapsulado también se utiliza en sistemas de almacenamiento de energía domésticos (como el Tesla Powerwall), baterías aeroespaciales, movilidad eléctrica, bicicletas eléctricas, vehículos eléctricos de dos y tres ruedas, herramientas eléctricas, sistemas de energía marina y robótica industrial. Cualquier aplicación que implique alto voltaje, alta vibración o entornos exteriores hostiles generalmente utiliza el encapsulado para mayor confiabilidad.
P3: ¿El encapsulado hace que una batería sea impermeable?
R3: Sí, el encapsulado crea un sello hermético alrededor de los componentes. Si bien la carcasa exterior de la batería constituye la primera línea de defensa, el compuesto de encapsulado garantiza que, incluso si se rompe, la humedad no alcance los terminales eléctricos ni las celdas, lo que previene cortocircuitos y corrosión.
P4: ¿Cómo gestionan los fabricantes el calor generado durante el proceso de curado por encapsulado?
R4: Muchas resinas experimentan una reacción "exotérmica", lo que significa que liberan calor al endurecerse. En una batería grande, esto puede ser peligroso. Los fabricantes lo solucionan utilizando formulaciones de baja exotermia o aplicando el encapsulado por etapas (capas) para permitir que el calor se disipe gradualmente.
P5: ¿Cuál es la diferencia entre un relleno de huecos y un compuesto de encapsulado?
R5: Los rellenos de huecos suelen ser pastas de alta viscosidad que se aplican entre dos superficies (como una celda y una placa de refrigeración) para mejorar la transferencia de calor. Los compuestos de encapsulado son líquidos de baja viscosidad diseñados para fluir y llenar todo el volumen de un contenedor, encapsulando todos los componentes.
