A medida que los drones y los robots humanoides se vuelven más ligeros, rápidos y capaces, sus motores eléctricos deben ofrecer una mayor densidad de potencia, manteniendo al mismo tiempo unas dimensiones compactas y un funcionamiento fiable. Esto impone mayores exigencias a los materiales utilizados dentro del motor, especialmente a los materiales encargados de fijar los imanes permanentes.
Los imanes permanentes son esenciales para el funcionamiento de muchos motores brushless y motores de imanes permanentes. Su posición influye en el rendimiento magnético, el equilibrio del rotor, el par de salida y la estabilidad general del motor. Durante el funcionamiento, los imanes pueden estar expuestos a fuerzas centrífugas, vibraciones, cambios de temperatura y cargas mecánicas repetitivas.
La adhesión mediante adhesivos proporciona una forma eficiente de fijar los imanes a los componentes metálicos del motor. Un adhesivo estructural adecuado puede crear una interfaz de unión resistente y, al mismo tiempo, favorecer diseños compactos y procesos de ensamblaje optimizados.
En los motores de drones, los principales desafíos incluyen la alta velocidad de rotación, las vibraciones y las restricciones de peso. Los motores de las articulaciones de robots humanoides presentan una combinación diferente de exigencias, como aceleraciones y desaceleraciones repetidas, cambios de par, vibraciones y ciclos térmicos.
Este artículo analiza los principales requisitos para la adhesión de imanes en motores y presenta CYCT CT-E1211, un adhesivo estructural epoxi monocomponente de curado por calor, como una posible solución para aplicaciones que requieren la adhesión de imanes permanentes a sustratos metálicos.
Los imanes permanentes deben mantener una posición precisa durante toda la vida útil del motor. El desplazamiento de los imanes puede afectar al campo magnético, al equilibrio del rotor y al rendimiento mecánico.
Por esta razón, la selección del adhesivo debe considerar mucho más que la resistencia inicial de la unión. Los principales factores incluyen:
* Adhesión a imanes permanentes
* Adhesión a sustratos metálicos
* Resistencia mecánica
* Resistencia a la temperatura
* Resistencia a las vibraciones
* Estabilidad dimensional
* Condiciones de curado
* Eficiencia de fabricación
* Durabilidad a largo plazo
A medida que los motores se vuelven más pequeños y funcionan a velocidades más elevadas, el sistema de adhesión se convierte en una parte cada vez más importante del diseño general del motor.
Los sistemas de propulsión de drones suelen requerir motores que combinen alta velocidad de rotación y par con un peso reducido. Los imanes permanentes suelen incorporarse al rotor y deben permanecer firmemente posicionados durante el funcionamiento.
La rotación a alta velocidad genera fuerzas centrífugas, mientras que el desequilibrio de la hélice, la aceleración, la desaceleración y las condiciones de vuelo pueden generar vibraciones y tensiones mecánicas.
Por lo tanto, un adhesivo para motores de drones adecuado debe mantener unas propiedades mecánicas suficientes bajo las condiciones reales de funcionamiento del motor.
Varias características son especialmente relevantes:
El adhesivo debe proporcionar una fijación suficiente para soportar las fuerzas generadas por el conjunto giratorio.
La temperatura del motor puede aumentar durante el funcionamiento continuo o con cargas elevadas. El adhesivo debe mantener unas propiedades adecuadas dentro del rango de temperatura previsto.
Las vibraciones continuas pueden someter repetidamente a tensión la interfaz entre el imán y el sustrato. El sistema de adhesión debe evaluarse bajo condiciones de vibración representativas.
En la producción en volumen, el adhesivo debe ser compatible con los procesos de dosificación, posicionamiento, fijación y curado. El tiempo de trabajo y la velocidad de curado pueden afectar directamente a la eficiencia de producción.
Los robots humanoides utilizan múltiples actuadores compactos para controlar articulaciones como hombros, codos, muñecas, caderas, rodillas y tobillos.
Los motores de las articulaciones robóticas aceleran, desaceleran, invierten el sentido de giro y funcionan frecuentemente bajo cargas variables. Por ejemplo, un actuador de rodilla o cadera puede experimentar cambios repetidos de par durante la marcha, mientras que un actuador de brazo puede ajustar continuamente su salida durante la manipulación de objetos.
Estas condiciones de funcionamiento hacen que la estabilidad mecánica dentro del motor sea especialmente importante.
Un adhesivo para motores de robots humanoides debe evaluarse teniendo en cuenta:
* Resistencia de adhesión
* Resistencia a la temperatura
* Vibraciones
* Fatiga mecánica
* Compatibilidad con el imán y el sustrato
* Eficiencia de curado
* Estabilidad dimensional
* Vida útil prevista
Los diseños compactos de los actuadores también ponen mayor énfasis en un ensamblaje eficiente y en el posicionamiento preciso de los componentes.
Los adhesivos estructurales crean una interfaz de unión entre el imán permanente y el componente que lo soporta. Dependiendo del diseño del motor, esta solución puede ofrecer varias ventajas frente a depender exclusivamente de sistemas de fijación mecánica.
Una interfaz adhesiva puede distribuir la carga sobre una mayor superficie de contacto en lugar de concentrar las fuerzas en un número limitado de puntos de fijación mecánica.
La adhesión mediante adhesivos puede reducir la necesidad de componentes adicionales de fijación, ayudando a los ingenieros a optimizar el espacio y el peso.
La dosificación del adhesivo y la colocación de los imanes pueden integrarse en procesos de fabricación automatizados.
La adhesión puede ayudar a mantener la posición diseñada del imán durante el ensamblaje y después del curado.
Estas ventajas no eliminan la necesidad de considerar los aspectos de seguridad mecánica. Los diseños de rotores de alta velocidad deben evaluarse siempre de acuerdo con sus requisitos mecánicos específicos.
La selección de un adhesivo para el pegado de imanes permanentes requiere considerar el sistema de adhesión completo.
Los imanes de NdFeB y otros imanes permanentes pueden incorporar recubrimientos protectores o tratamientos superficiales. Por lo tanto, la compatibilidad del adhesivo debe evaluarse utilizando el imán acabado real y no únicamente el material magnético subyacente.
Los componentes del motor pueden fabricarse con acero, acero galvanizado, acero inoxidable u otros metales. El estado de la superficie y la composición del material pueden afectar a la adhesión.
El aceite, la grasa, el polvo, la oxidación y los residuos procedentes del proceso de fabricación pueden interferir en la adhesión. Una limpieza y preparación superficial adecuadas son importantes para obtener resultados uniformes.
El adhesivo debe adaptarse al perfil térmico real del motor, incluyendo la temperatura normal de funcionamiento, la temperatura máxima y los ciclos térmicos.
Las condiciones de curado deben ser compatibles con la línea de producción. La temperatura, el tiempo de curado, el equipo y la masa térmica de los componentes pueden influir en el proceso final.

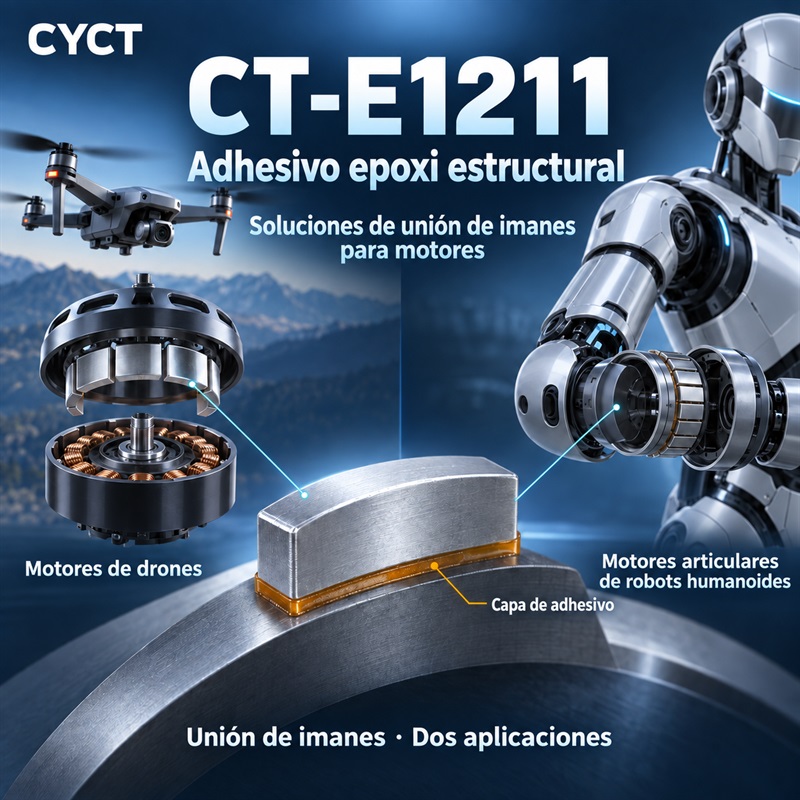

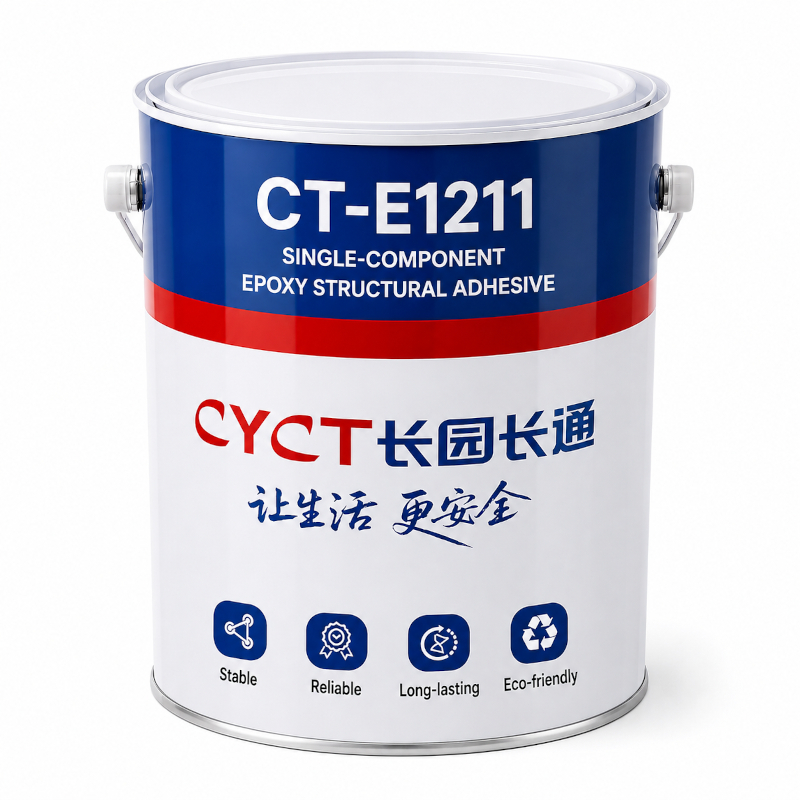

Para la adhesión de imanes de motores, CYCT CT-E1211 es un adhesivo estructural epoxi monocomponente de curado por calor, diseñado para aplicaciones que requieren una elevada resistencia de adhesión y un proceso de curado térmico controlado.
Según la ficha técnica de CT-E1211, el producto ofrece una elevada resistencia de adhesión, aislamiento eléctrico, resistencia química y baja contracción después del curado. No contiene disolventes y se indica que cumple los requisitos de RoHS y REACH.
El producto está destinado específicamente a la adhesión de imanes, acero galvanizado y acero inoxidable, por lo que resulta relevante para el ensamblaje de motores de imanes permanentes.
CT-E1211 se suministra como un adhesivo epoxi monocomponente, por lo que no es necesario mezclar componentes de resina y agente de curado inmediatamente antes de su aplicación.
Esto puede simplificar la dosificación y favorecer la consistencia del proceso.
La ficha técnica especifica una condición de curado de 85°C durante 45 minutos.
Esto hace que el producto sea relevante para procesos de fabricación en los que se dispone de un curado térmico controlado.
CT-E1211 está específicamente descrito para proporcionar una elevada resistencia de adhesión a metales, especialmente imanes, acero galvanizado y acero inoxidable, tanto a temperatura ambiente como a temperaturas elevadas.
El rango de temperatura de servicio especificado es de -50°C a 150°C.
Este rango puede servir como referencia para evaluar aplicaciones de motores expuestas a variaciones importantes de temperatura.
La información del producto indica que CT-E1211 no requiere almacenamiento a baja temperatura; sin embargo, la ficha técnica también especifica almacenamiento refrigerado y una vida útil indicada de 3–6 meses. Para los materiales destinados a producción, se deben seguir las instrucciones de almacenamiento vigentes proporcionadas por el proveedor.
Antes del curado, CT-E1211 se describe como un líquido viscoso negro con una viscosidad de 70.000 ± 20.000 mPa·s a 25°C. Su tiempo de trabajo a 40°C es superior a 48 horas, mientras que el tiempo de gelificación especificado a 80°C es de 11 minutos.
Después del curado, la ficha técnica especifica:
* Densidad: 1,45 ± 0,1 g/cm³
* Dureza Shore D: ≥80
* Temperatura de transición vítrea (Tg): ≥110°C
* Resistencia a la tracción: ≥30 MPa
* Alargamiento a la rotura: ≥4%
* Rigidez dieléctrica: ≥20 kV/mm
Para la adhesión de acero galvanizado con acero galvanizado, la resistencia al cizallamiento especificada es de ≥21 MPa a 23°C y ≥5 MPa a 120°C.
Estos valores constituyen datos de referencia útiles para la evaluación del material. Los fabricantes de motores también deben realizar pruebas con el imán, recubrimiento, sustrato, espesor del adhesivo y proceso de curado reales utilizados en producción.
Un proceso típico de adhesión puede organizarse en seis etapas.
Inspeccionar el imán y el componente del motor para comprobar la precisión dimensional, el estado del recubrimiento y la posible contaminación superficial.
Las superficies de adhesión deben limpiarse adecuadamente antes de aplicar el adhesivo.
Aplicar CT-E1211 en la zona de adhesión designada.
Su viscosidad relativamente elevada debe tenerse en cuenta al seleccionar el equipo de dosificación y determinar el volumen de adhesivo necesario.
Colocar el imán permanente con precisión de acuerdo con el diseño del motor.
Un posicionamiento preciso es importante para el rendimiento magnético y el equilibrio del rotor.
Cuando sea necesario, utilizar utillajes adecuados para mantener la posición del imán y la geometría de la línea de adhesión durante el curado.
CT-E1211 tiene una condición de curado especificada de 85°C durante 45 minutos.
El ciclo de producción real debe establecerse de acuerdo con el ensamblaje, el equipo y las características térmicas de los componentes del motor.
Después del curado, inspeccionar la posición del imán, la cobertura del adhesivo, la precisión dimensional y la integridad general de la unión.

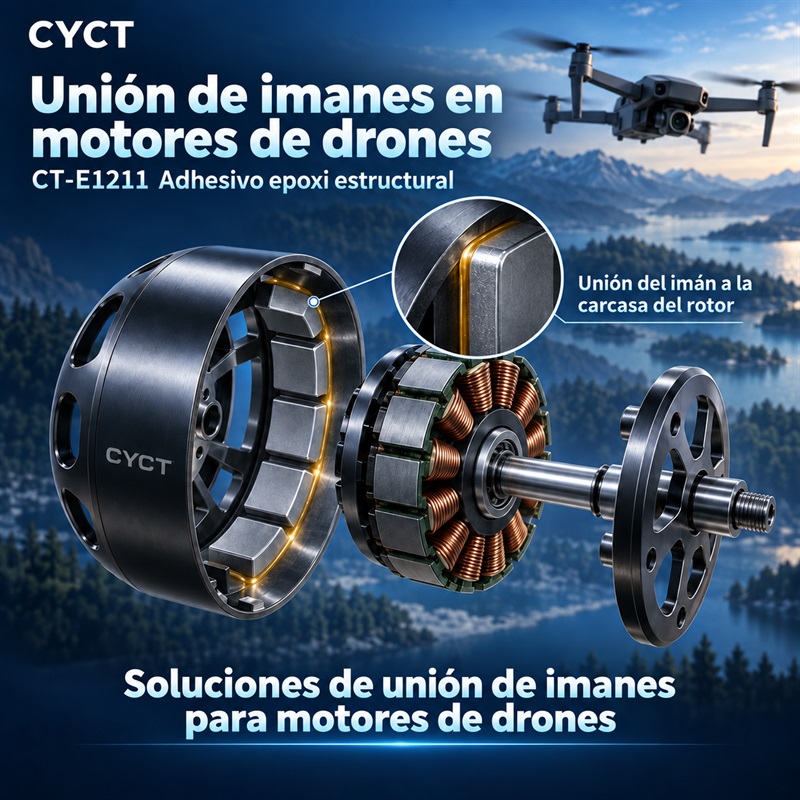

CT-E1211 puede evaluarse como candidato para la adhesión de imanes en motores de drones, ya que su ficha técnica identifica específicamente los imanes y los sustratos metálicos como materiales de adhesión adecuados.
Su formato monocomponente, proceso de curado térmico y rango de temperatura de servicio especificado de -50°C a 150°C también pueden ser relevantes para determinados requisitos de fabricación de motores.
En rotores de drones de alta velocidad, los fabricantes deben evaluar la retención de los imanes bajo las condiciones reales de velocidad de rotación, temperatura, vibración y carga mecánica del motor terminado.

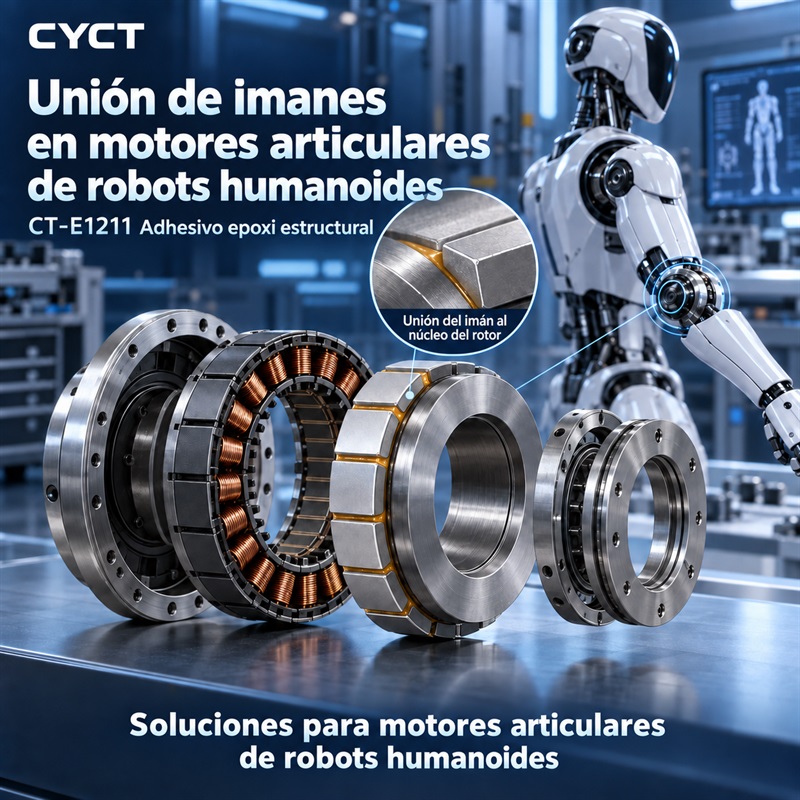

CT-E1211 también puede evaluarse para motores de articulaciones de robots humanoides en los que los imanes permanentes estén unidos a sustratos metálicos compatibles.
Su idoneidad especificada para imanes, acero galvanizado y acero inoxidable lo hace relevante para estructuras de motores que utilizan estos materiales.
En actuadores robóticos, la evaluación debe centrarse en los ciclos de par de la articulación, las vibraciones, las variaciones de temperatura, las condiciones de rotación y la vida útil prevista.
Un programa de validación sólido debe reflejar el diseño real del motor en lugar de basarse únicamente en datos generales del adhesivo.
Probar la combinación real de imán y sustrato utilizando el espesor de adhesivo y el ciclo de curado previstos.
Evaluar el conjunto adhesivo a temperaturas de funcionamiento normales y elevadas.
Los ciclos repetidos de calentamiento y enfriamiento pueden revelar cambios en la interfaz adhesiva que no aparecen durante las pruebas a temperatura ambiente.
Probar el conjunto completo del motor bajo condiciones de vibración representativas.
Para aplicaciones de rotor, las pruebas controladas a alta velocidad pueden ayudar a evaluar la retención de los imanes bajo cargas centrífugas. Es esencial aplicar procedimientos de seguridad adecuados.
Las pruebas de envejecimiento a largo plazo pueden proporcionar información adicional sobre el comportamiento del adhesivo durante el periodo de servicio previsto.
La adhesión de imanes en motores implica mucho más que la resistencia del adhesivo. El resultado final depende de la interacción entre el imán, el recubrimiento, el sustrato, la preparación superficial, el espesor del adhesivo, el método de dosificación, el proceso de curado y el entorno de funcionamiento.
Un proveedor especializado de adhesivos puede ayudar a los fabricantes a evaluar estas variables durante el desarrollo del producto y la cualificación de la producción.
Para nuevos motores de drones y actuadores robóticos, una evaluación temprana también puede ayudar a optimizar el proceso de adhesión antes de iniciar la producción en masa.
La fijación de imanes permanentes es un aspecto importante en el diseño de motores eléctricos compactos y de alto rendimiento. Los motores de drones deben soportar altas velocidades de rotación y vibraciones, mientras que los motores de las articulaciones de robots humanoides están sometidos a cambios repetidos de par, dirección y carga mecánica.
Un adhesivo para la adhesión de imanes adecuado puede proporcionar una fijación estructural y, al mismo tiempo, favorecer una construcción compacta del motor y una fabricación eficiente.
CYCT CT-E1211 es un adhesivo estructural epoxi monocomponente de curado por calor, específicamente descrito para la adhesión de imanes, acero galvanizado y acero inoxidable. Su ficha técnica indica una elevada resistencia de adhesión, aislamiento eléctrico, resistencia química, baja contracción y un rango de temperatura de servicio especificado de -50°C a 150°C.
Con una condición de curado especificada de 85°C durante 45 minutos, CT-E1211 puede considerarse para procesos de fabricación de motores que dispongan de un curado térmico controlado.
Para motores de drones y motores de articulaciones de robots humanoides, la selección final del adhesivo debe confirmarse utilizando el imán, sustrato, recubrimiento, diseño de la línea de adhesión, proceso de curado y condiciones de funcionamiento reales. Un proceso de adhesión controlado, combinado con una validación específica de la aplicación, puede ayudar a los fabricantes a desarrollar conjuntos de motor consistentes y duraderos.
Los adhesivos estructurales epoxi son una opción para aplicaciones que requieren una elevada adhesión entre imanes permanentes y componentes metálicos. La selección debe considerar el imán, el sustrato, la temperatura, las vibraciones, la velocidad de rotación, el proceso de curado y la vida útil prevista.
CT-E1211 está específicamente descrito como adecuado para la adhesión de imanes, acero galvanizado y acero inoxidable. Es un adhesivo estructural epoxi monocomponente de curado por calor y, por lo tanto, puede considerarse para aplicaciones de adhesión de imanes permanentes, sujeto a la validación con el diseño real del motor.
La condición de curado especificada es de 85°C durante 45 minutos.
El rango de temperatura de servicio especificado es de -50°C a 150°C.
CT-E1211 puede evaluarse para la adhesión de imanes en motores de drones porque el producto está específicamente descrito para la adhesión de imanes y sustratos metálicos. La idoneidad final debe establecerse bajo las condiciones reales de velocidad, temperatura, vibración y carga del motor.
Puede considerarse cuando el motor utiliza imanes y sustratos metálicos compatibles. La evaluación debe tener en cuenta los ciclos de par, las vibraciones, los cambios de temperatura, las condiciones de rotación y los requisitos de vida útil.
CT-E1211 combina una formulación monocomponente con curado térmico, elevada resistencia de adhesión, aislamiento eléctrico, resistencia química, baja contracción y un rango de temperatura de servicio especificado de -50°C a 150°C.
El producto está específicamente indicado para la adhesión de imanes, acero galvanizado y acero inoxidable.
Los fabricantes deben evaluar la combinación real de imán y sustrato en cuanto a resistencia de adhesión, rendimiento térmico, ciclos térmicos, vibración, consistencia del curado, estabilidad dimensional y rendimiento durante la rotación cuando sea aplicable.
