Descripción del Producto
CT-E3006 es un compuesto epoxi de encapsulado de dos componentes. El componente A es un líquido viscoso compuesto principalmente por resina epoxi y cargas funcionales, mientras que el componente B es un agente de curado de amina modificada transparente.
El producto presenta una buena fluidez y puede aplicarse manualmente o mediante una máquina automática de dosificación. Una vez curado, proporciona una elevada resistencia de adhesión sobre diversos sustratos, incluidos acero inoxidable, aleaciones de aluminio, PBT, ABS y otros materiales.
Características del Producto
1. Viscosidad moderada y excelente fluidez: Adecuado tanto para el encapsulado manual como para la aplicación mediante máquinas automáticas de dosificación.
2. Curado a temperatura ambiente o mediante calentamiento: Puede curarse a temperatura ambiente o mediante calentamiento. El bajo calor exotérmico durante el curado ayuda a evitar daños en los condensadores individuales.
3. Alta resistencia de adhesión: Proporciona una excelente adhesión sobre acero inoxidable, aleaciones de aluminio, PBT, ABS y otros sustratos.
4. Excelente resistencia al agua: Después de 1.000 horas de ensayo a 85 °C/85 % de humedad relativa (ensayo 85/85), presenta una baja disminución de propiedades físicas como la resistencia a la tracción y la resistencia al cizallamiento.
5. Excelente resistencia al choque térmico: Excelente comportamiento frente a ciclos de temperatura de -40 °C a 105 °C. No se observan grietas ni deformaciones después de 1.000 horas de ensayo de choque térmico a alta y baja temperatura.
6. Excelentes propiedades dieléctricas: Alta resistividad volumétrica y alta resistencia dieléctrica, proporcionando una excelente resistencia al seguimiento eléctrico y a las corrientes de fuga.
Aplicaciones

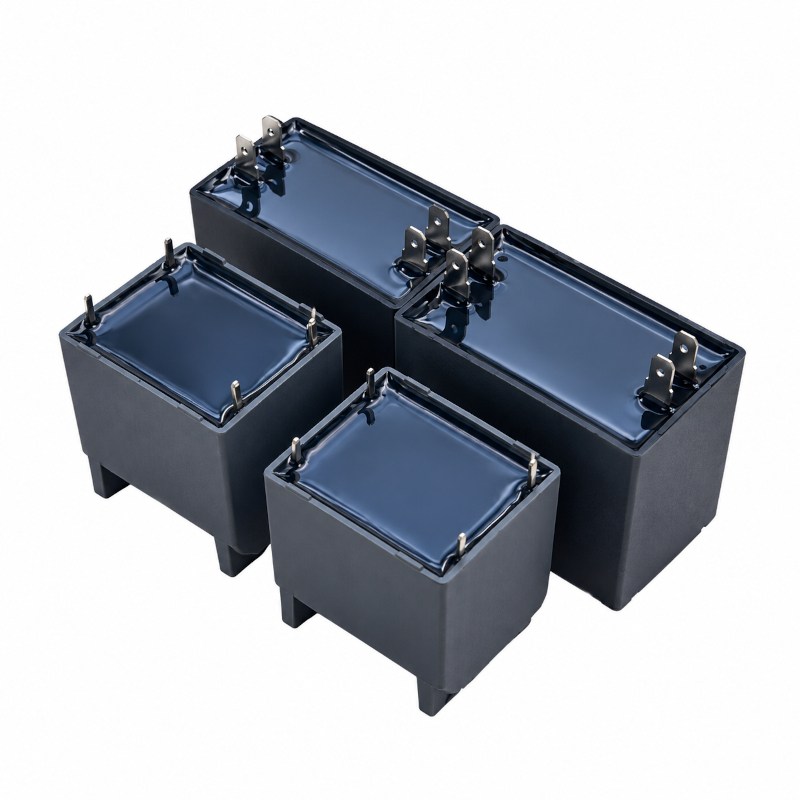

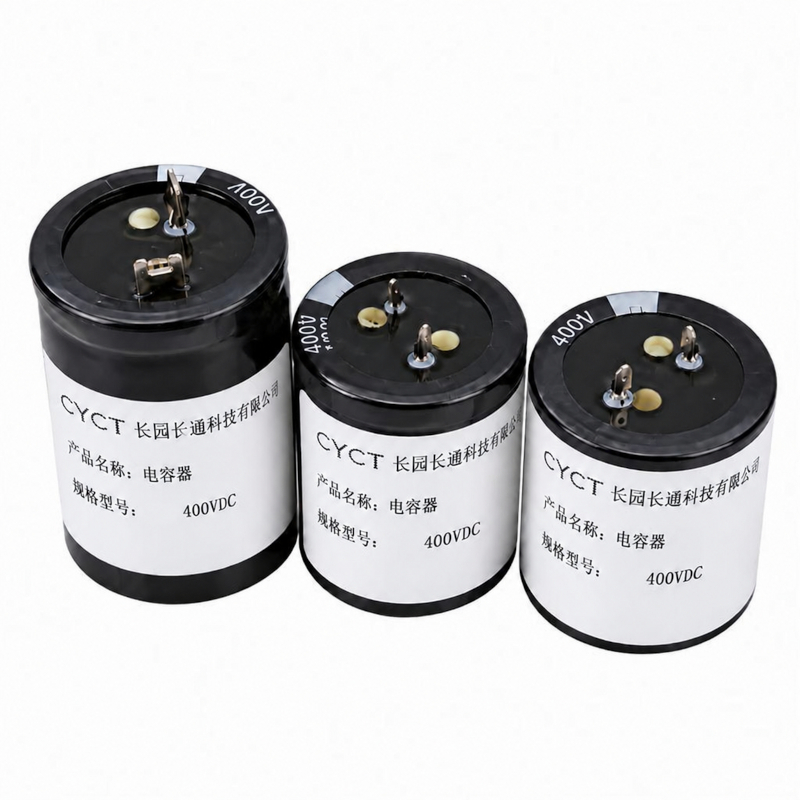

CT-E3006 está diseñado principalmente para el sellado y la protección impermeable de componentes electrónicos, incluidos supercondensadores y condensadores.
Embalaje
30 kg/bidón
Componente A: 24 kg/bidón
Componente B: 6 kg/bidón
Almacenamiento y Transporte
1. Almacenar en un lugar fresco, seco y protegido de la luz, a una temperatura inferior a 25 °C. Mantener el envase herméticamente cerrado.
2. Este producto no es inflamable ni explosivo y puede transportarse como producto químico general. Durante el transporte, debe protegerse de la exposición directa al sol, la compresión y los impactos para evitar fugas.
3. Vida útil: 6 meses en las condiciones de almacenamiento recomendadas.
Datos técnicos
Especificación | Unidad | Parámetro |
Antes del curado | Apariencia Componente A | | Líquido viscoso negro/azul/amarillo |
Componente B | | Líquido transparente |
Viscosidad 25℃ Componente A | Mpa.s | 10000±2000 |
Componente B | Mpa.s | 150±50 |
Densidad Componente A | g/cm³ | 1.50±0.05 |
Componente B | g/cm³ | 1.00±0.05 |
Relación de mezcla | A: B | 100：25 |
Viscosidad mixta 25 ℃ | Mpa.s | 2500±500 |
Tiempo de funcionamiento 25 ℃/125g | min | ＞60 |
Tiempo de gelificación 25 ℃/125g | h | 2 |
Tiempo de curado 25℃ | h | 12 |
Tiempo de curado 80℃ | h | 1 |
Tras el curado | Densidad | g/cm³ | 1.40±0.05 |
Dureza | Shore D | ≥80 |
Temperatura de transición vítrea | ℃ | ≥110 |
Coeficiente de expansión térmica lineal (CTE) | μm/m.℃ | 35 |
Resistencia a la tracción | Mpa | ≥30 |
Elongación a la rotura | % | ≥3 |
Fuerza de flexión | Mpa | ＞60 |
Resistencia al corte AI3003/AI3003 | Mpa | ≥10 |
Rigidez dieléctrica | KV/mm | ≥25 |
Resistividad volumétrica | Ω·cm | ≥1.0x1015 |
Constante dieléctrica | | 3.6 |
Pérdida dieléctrica | % | 0.8 |
Conductividad térmica | W/m.K | 0.45~0.65 |
Índice de resistencia a la formación de caminos conductores (CTI) | V | 600 |
Etiquetas populares: Compuesto epoxi de encapsulado para condensadores, Compuesto epoxi de encapsulado de dos componentes, Compuesto epoxi de encapsulado para supercondensadores, Compuesto de encapsulado para condensadores, Compuesto epoxi de encapsulado para condensadores, Resina epoxi para el encapsulado de condensadores, Material epoxi de encapsulado para condensadores, Compuesto epoxi de encapsulado para condensadores electrolíticos de aluminio, Compuesto epoxi de encapsulado para condensadores de película, Compuesto epoxi de encapsulado para aislamiento eléctrico, Compuesto epoxi de encapsulado de alta temperatura, Compuesto de encapsulado para componentes electrónicos, Epoxi de encapsulado para componentes electrónicos, Compuesto epoxi de encapsulado industrial, Compuesto epoxi de encapsulado protector
