El rápido crecimiento de los vehículos eléctricos ha acelerado el desarrollo de la infraestructura de carga para vehículos eléctricos (VE) en todo el mundo. Desde los sistemas de carga residenciales hasta las estaciones públicas de carga rápida de CC, se espera que los equipos de carga modernos ofrezcan mayor potencia, velocidades de carga más rápidas, una fiabilidad mejorada y una vida útil más prolongada. A medida que evoluciona la tecnología de carga, la gestión térmica se ha convertido en uno de los desafíos más críticos que enfrentan los fabricantes de estaciones de carga para VE.
El calor excesivo puede reducir la eficiencia de la carga, dañar los componentes electrónicos sensibles, acortar la vida útil del equipo e incluso generar riesgos de seguridad. Para abordar estos desafíos, los fabricantes recurren cada vez más a los compuestos de encapsulado para mejorar el rendimiento térmico y proteger los conjuntos electrónicos dentro de los sistemas de carga.
Los compuestos de encapsulado se utilizan ampliamente en las estaciones de carga para VE, ya que proporcionan conductividad térmica, aislamiento eléctrico, protección contra el agua, resistencia a las llamas, resistencia a las vibraciones y sellado ambiental. Estos materiales ayudan a disipar el calor generado por los componentes electrónicos de alta potencia, manteniendo al mismo tiempo la fiabilidad operativa en condiciones adversas.
Este artículo explora cómo los compuestos de encapsulado mejoran la gestión térmica en las estaciones de carga para VE, los tipos de materiales que se utilizan habitualmente, sus ventajas, las áreas clave de aplicación y las consideraciones importantes para seleccionar la solución de encapsulado adecuada.
La gestión térmica se refiere al control y la disipación del calor generado durante las operaciones de carga. Las estaciones de carga para VE contienen numerosos componentes de electrónica de potencia que producen una cantidad significativa de calor durante la conversión y transmisión de energía.
Entre los componentes clave que generan calor se incluyen:
* Módulos de potencia
* IGBT y MOSFET
* Transformadores
* Condensadores
* Conectores
* Cables de carga
* Conjuntos de PCB (placas de circuito impreso)
* Convertidores CC-CC
Si este calor no se gestiona adecuadamente, pueden surgir diversos problemas:
* Reducción de la eficiencia de carga
* Fallos por sobrecalentamiento
* Degradación de los componentes
* Reducción de la vida útil
* Interrupciones en la carga
* Aumento de los costos de mantenimiento
* Riesgos para la seguridad
A medida que los sistemas de carga para VE avanzan hacia tecnologías de carga ultrarrápida, los desafíos térmicos se vuelven aún más severos debido a los niveles más elevados de corriente y voltaje.
Las estaciones de carga rápida de CC generan mucho más calor que los cargadores convencionales de CA. Los sistemas de carga de alta potencia que operan a 150 kW, 240 kW o incluso 350 kW requieren soluciones térmicas altamente eficientes.
Entre los problemas térmicos comunes se incluyen:
Las disposiciones electrónicas densas pueden atrapar el calor dentro de recintos compactos.
Las estaciones de carga a menudo se instalan al aire libre, donde se enfrentan a:
* Altas temperaturas ambiente
* Lluvia y humedad
* Exposición a la radiación UV
* Contaminación por polvo
* Fluctuaciones rápidas de temperatura
Las estaciones de carga comerciales pueden operar de forma continua durante largos periodos, generando un estrés térmico persistente.
Los diseños compactos de los cargadores dejan un espacio limitado para los sistemas de refrigeración tradicionales.
Debido a estos desafíos, los materiales de interfaz térmica y los compuestos de encapsulado térmicamente conductores se han vuelto esenciales en la infraestructura de carga de vehículos eléctricos.
Los compuestos de encapsulado son materiales protectores que se utilizan para encapsular componentes y conjuntos electrónicos. Por lo general, son líquidos durante su aplicación y, al curar, se transforman en materiales protectores sólidos o con consistencia de gel.
Los materiales de encapsulado pueden proporcionar:
* Conductividad térmica
* Aislamiento eléctrico
* Resistencia a la humedad
* Protección mecánica
* Retardancia a la llama
* Resistencia química
* Resistencia a impactos y vibraciones
En las estaciones de carga de vehículos eléctricos, los compuestos de encapsulado desempeñan funciones tanto de protección como de gestión térmica.
Los compuestos de encapsulado a base de silicona son ampliamente utilizados en aplicaciones de carga de vehículos eléctricos debido a su excelente estabilidad térmica y flexibilidad.
* Amplio rango de temperatura de funcionamiento
* Excelente conductividad térmica
* Resistencia superior a la intemperie
* Resistencia a la radiación UV
* Buena flexibilidad
* Fiabilidad a largo plazo
Los materiales de silicona son especialmente adecuados para estaciones de carga en exteriores expuestas a condiciones ambientales adversas.
Los compuestos de encapsulado epóxicos ofrecen una excelente resistencia mecánica y una fuerte adhesión.
* Alta rigidez estructural
* Excelente aislamiento eléctrico
* Fuerte resistencia química
* Buena conductividad térmica
* Encapsulado duradero
Los sistemas epóxicos se utilizan comúnmente en módulos de potencia y en el encapsulado de transformadores.
Los materiales de poliuretano ofrecen un equilibrio entre flexibilidad y protección mecánica.
* Buena resistencia a los impactos
* Rendimiento flexible
* Resistencia a la humedad
* Buena adherencia
* Solución rentable
Los sistemas de poliuretano se utilizan a menudo en conjuntos electrónicos sensibles que requieren una flexibilidad moderada.
Los compuestos de encapsulado modernos contienen cargas térmicamente conductoras, tales como:
* Óxido de aluminio
* Nitruro de boro
* Nitruro de aluminio
* Sílice
Estas cargas crean vías de transferencia de calor dentro del material, permitiendo que el calor se aleje de los componentes sensibles.
Los compuestos de encapsulado mejoran la transferencia térmica al:
* Eliminar los espacios de aire
* Aumentar el contacto superficial
* Conducir el calor hacia disipadores térmicos o carcasas
* Distribuir el calor de manera más uniforme
El aire es un mal conductor térmico. Al reemplazar el aire atrapado con un material de encapsulado térmicamente conductor, la eficiencia de la disipación del calor mejora significativamente.
Una distribución desigual del calor puede crear puntos calientes localizados que dañen los componentes electrónicos.
Los compuestos de encapsulado ayudan a:
* Dispersar el calor uniformemente
* Reducir la concentración de temperatura
* Estabilizar las temperaturas de funcionamiento
* Mejorar el equilibrio térmico
Los ciclos frecuentes de temperatura pueden causar la expansión y contracción de los materiales electrónicos.
Los compuestos de encapsulado flexibles reducen el estrés mecánico al absorber el movimiento entre los componentes.
Esto ayuda a prevenir:
* Agrietamiento
* Fallos en las uniones de soldadura
* Delaminación
* Fatiga de los componentes
La humedad puede afectar significativamente el rendimiento térmico y la seguridad eléctrica.
Los compuestos de encapsulado proporcionan un sellado ambiental contra:
* La entrada de agua
* La humedad
* El polvo
* La niebla salina
* Los contaminantes químicos
Esta protección es especialmente importante para las estaciones de carga de vehículos eléctricos (VE) instaladas en exteriores.
Las estaciones de carga instaladas en áreas públicas pueden experimentar vibraciones, impactos o estrés mecánico.
Los compuestos de encapsulado fijan los componentes y reducen el movimiento mecánico, mejorando la durabilidad a largo plazo.
Los módulos de potencia se encuentran entre los componentes más sensibles al calor dentro de los cargadores de VE. Los compuestos de encapsulado ayudan a:
* Disipar el calor de los semiconductores
* Proteger los circuitos contra la humedad
* Mejorar el rendimiento del aislamiento
* Reducir los daños causados por vibraciones
Los materiales de encapsulado de silicona térmicamente conductivos son especialmente habituales en módulos de alta potencia.
Los transformadores generan una cantidad considerable de calor durante su funcionamiento.
Los compuestos de encapsulado mejoran el rendimiento de los transformadores al:
* Potenciar la disipación del calor
* Proporcionar aislamiento eléctrico
* Reducir el ruido provocado por vibraciones
* Prevenir la penetración de humedad
Las placas de circuito impreso (PCB) ubicadas en el interior de los cargadores de vehículos eléctricos están expuestas a estrés ambiental y térmico.
Los materiales de encapsulado ayudan a:
* Proteger los circuitos delicados
* Mejorar el rendimiento dieléctrico
* Reducir la acumulación térmica
* Prevenir la corrosión
Los conectores y cables de carga están expuestos a un uso repetido en exteriores.
Los compuestos de encapsulado contribuyen a mejorar:
* La impermeabilidad
* La durabilidad mecánica
* La estabilidad térmica
* El aislamiento eléctrico
La conductividad térmica mide la capacidad de un material para transferir calor.
En las aplicaciones de carga de vehículos eléctricos, una mayor conductividad térmica permite una disipación más rápida del calor generado por los componentes electrónicos.
Los valores típicos de los compuestos de encapsulado térmicamente conductivos oscilan entre:
* 0,8 W/m·K
* 1,5 W/m·K
* 3,0 W/m·K
* Más de 5,0 W/m·K para aplicaciones avanzadas
La conductividad térmica requerida depende de:
* El nivel de potencia del cargador
* La generación de calor
* El diseño del sistema de refrigeración
* La densidad de componentes
* El entorno operativo
Los sistemas de carga ultrarrápida suelen requerir materiales con una mayor conductividad térmica.
Las estaciones de carga para vehículos eléctricos (VE) operan bajo condiciones de alto voltaje y alta corriente.
Las normas de seguridad a menudo exigen el uso de materiales retardantes de la llama para reducir los riesgos de incendio.
Muchos compuestos de encapsulado cumplen con estándares de retardancia a la llama, tales como:
* UL94 V-0
* Cumplimiento con RoHS
* Cumplimiento con REACH
Los compuestos de encapsulado ayudan a reducir los riesgos asociados con:
* Arcos eléctricos
* Cortocircuitos
* Desbordamiento térmico (thermal runaway)
* Ruptura del aislamiento
Esto mejora la seguridad general de la estación de carga.
Las estaciones de carga para exteriores deben soportar la lluvia, la humedad y la condensación.
Los compuestos de encapsulado proporcionan un sellado impermeable a largo plazo que protege los componentes electrónicos internos.
La exposición a la luz solar puede degradar algunos materiales con el paso del tiempo.
Los compuestos de encapsulado a base de silicona ofrecen una excelente estabilidad frente a los rayos UV para aplicaciones en exteriores.
Las estaciones de carga para VE pueden operar en:
* Climas desérticos cálidos
* Entornos invernales fríos
* Zonas costeras
* Áreas industriales
Los compuestos de encapsulado de alto rendimiento mantienen un desempeño estable en amplios rangos de temperatura.
Los materiales de silicona mantienen su rendimiento bajo temperaturas extremas.
Esto los hace ideales para:
* Cargadores rápidos
* Estaciones de carga para exteriores
* Módulos de alta potencia
A diferencia de los materiales rígidos, los compuestos de silicona permanecen flexibles después del curado.
Esta flexibilidad ayuda a absorber las tensiones provocadas por la expansión térmica.
Los sistemas de silicona resisten:
* La radiación UV
* La humedad
* El ozono
* Los ciclos de temperatura
Estas propiedades prolongan la vida útil de la estación de carga.
Si bien los compuestos de encapsulado mejoran el rendimiento térmico, una selección incorrecta del material puede atrapar el calor en lugar de disiparlo.
Los fabricantes deben equilibrar cuidadosamente:
* La conductividad térmica
* La viscosidad
* La dureza
* Las características de flujo
Entre los factores importantes del proceso se incluyen:
* La proporción de mezcla
* El tiempo de curado
* La eliminación de burbujas
* La precisión en la dosificación
Un procesamiento deficiente puede reducir la eficiencia térmica.
Los sistemas completamente encapsulados pueden resultar difíciles de reparar, ya que los componentes quedan encerrados dentro del material una vez curado.
Algunos fabricantes utilizan materiales de gel más blandos para diseños que permiten un mantenimiento parcial. # Tendencias futuras en la tecnología de encapsulado para cargadores de vehículos eléctricos
A medida que aumenta la potencia de carga, la industria demanda materiales avanzados con una conductividad térmica mejorada.
Los materiales del futuro podrían ofrecer:
* Menor resistencia térmica
* Mejor dispersión del calor
* Peso reducido
* Mejor procesabilidad
Las tecnologías emergentes incluyen materiales con propiedades térmicas adaptativas y capacidades mejoradas de gestión del calor.
Las normativas medioambientales están impulsando el desarrollo de:
* Materiales con bajo contenido de COV (compuestos orgánicos volátiles)
* Formulaciones respetuosas con el medio ambiente
* Sistemas reciclables
La elección del material de encapsulado correcto requiere evaluar múltiples factores.
Considere:
* Conductividad térmica
* Requisitos de disipación de calor
* Temperaturas de funcionamiento
Los parámetros importantes incluyen:
* Rigidez dieléctrica
* Resistencia de aislamiento
* Resistividad volumétrica
Evalúe:
* Flexibilidad
* Dureza
* Adhesión
* Resistencia a las vibraciones
Considere la exposición a:
* Humedad
* Radiación UV
* Productos químicos
* Ciclos de temperatura
Asegure el cumplimiento con:
* Normas de retardo de llama
* Regulaciones ambientales
* Requisitos del sector automotriz

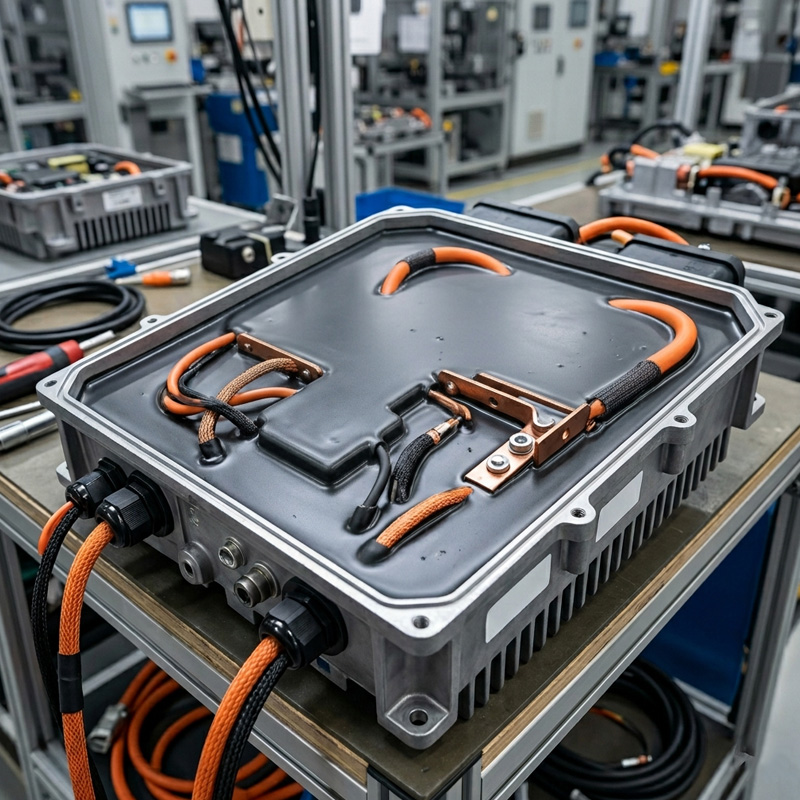

La gestión térmica se ha convertido en un aspecto crítico del diseño moderno de estaciones de carga para vehículos eléctricos (VE). A medida que los sistemas de carga avanzan hacia niveles de potencia más elevados y velocidades de carga más rápidas, una disipación de calor eficiente resulta esencial para garantizar la seguridad, la fiabilidad y el rendimiento a largo plazo.
Los compuestos de encapsulado desempeñan un papel vital en la mejora de la gestión térmica al potenciar la transferencia de calor, reducir la tensión térmica, proteger los componentes electrónicos y mejorar la resistencia a las condiciones ambientales. Los materiales de encapsulado a base de silicona, epoxi y poliuretano con conductividad térmica ayudan a los fabricantes a lograr una mayor durabilidad y estabilidad operativa en entornos de carga exigentes.
Además del rendimiento térmico, los compuestos de encapsulado proporcionan aislamiento eléctrico, sellado hermético, retardo de llama y protección mecánica, lo que los convierte en materiales indispensables en la infraestructura moderna de carga de VE.
A medida que la industria de los VE continúa expandiéndose a nivel mundial, las tecnologías avanzadas de encapsulado seguirán siendo esenciales para respaldar la próxima generación de sistemas de carga de VE de alta eficiencia y gran fiabilidad.
Los compuestos de encapsulado se utilizan para proteger los componentes electrónicos, al tiempo que mejoran la gestión térmica, el aislamiento eléctrico, la impermeabilización y la durabilidad mecánica.
Los compuestos de encapsulado a base de silicona son los preferidos en gran medida, ya que ofrecen una excelente estabilidad térmica, flexibilidad, resistencia a los rayos UV y fiabilidad a largo plazo en exteriores.
Transfieren el calor alejándolo de los componentes electrónicos mediante cargas térmicamente conductoras y eliminan los espacios de aire aislantes dentro de los ensamblajes.
Sí. Las estaciones de carga rápida de CC (corriente continua) generan una cantidad significativa de calor, lo que hace que los materiales de encapsulado con conductividad térmica sean esenciales para garantizar la fiabilidad y la seguridad.
Sí. Los compuestos de encapsulado sellan los conjuntos electrónicos contra la humedad, la lluvia, la condensación y la contaminación ambiental.
La conductividad térmica requerida depende de la potencia y el diseño del cargador; sin embargo, muchas aplicaciones de carga de vehículos eléctricos utilizan materiales con valores que oscilan entre 1,0 W/m·K y más de 5,0 W/m·K.
Sí. Al reducir el estrés térmico y ofrecer protección contra los daños ambientales, los compuestos de encapsulado mejoran significativamente la durabilidad y la vida útil de los equipos.
