Las barras conductoras son la columna vertebral de los sistemas eléctricos y energéticos modernos. Conducen grandes corrientes, distribuyen la energía de manera eficiente y conectan componentes clave dentro de paquetes de baterías, unidades de distribución de energía, inversores, aparamenta y bancos de condensadores. A medida que los sistemas se vuelven más compactos, potentes y críticos para la seguridad, las simples barras de cobre o aluminio ya no son suficientes. Deben estar aisladas, protegidas y diseñadas para funcionar de forma fiable bajo estrés térmico, eléctrico, mecánico y ambiental.
Aquí es donde la funda para barras conductoras se vuelve esencial. Una funda para barras conductoras es una cubierta aislante especialmente diseñada que se aplica sobre una barra conductora para proporcionar aislamiento eléctrico, protección ambiental, soporte para la gestión térmica y mejora de la seguridad. Aunque pueda parecer simple, una funda para barras conductoras desempeña un papel decisivo en la fiabilidad del sistema, la eficiencia del montaje, el cumplimiento normativo y el rendimiento a largo plazo.
Este artículo proporciona una explicación completa de qué es una funda para barras conductoras, cómo funciona, qué materiales se utilizan, cómo se aplica y por qué es fundamental en industrias como la de vehículos eléctricos, almacenamiento de energía, electrónica de potencia y distribución de energía industrial.
Una funda para barras conductoras es una cubierta o revestimiento aislante que se instala sobre una barra conductora. Puede producirse en forma de tubo termorretráctil, aislamiento rígido extruido, fundas de polímero flexibles, capas compuestas laminadas o recubrimientos reforzados con textiles. Su función principal es aislar eléctricamente la barra conductora de los componentes conductores circundantes y del contacto humano.
Más allá del simple aislamiento, una funda moderna para barras conductoras suele cumplir múltiples funciones:
* Prevención de cortocircuitos
* Mejora de la rigidez dieléctrica
* Protección contra la corrosión y la contaminación
* Mejora de la durabilidad mecánica
* Soporte para estrategias de gestión térmica
* Mejora de la apariencia e identificación del sistema
En aplicaciones de alta potencia, la funda se convierte en una capa de ingeniería funcional en lugar de una simple cubierta estética.
Las barras conductoras suelen operar a alta corriente y, en muchos sistemas, a alto voltaje. Sin aislamiento, el contacto accidental entre barras conductoras o entre una barra conductora y una estructura conectada a tierra puede provocar arcos eléctricos, cortocircuitos, daños en los equipos o lesiones graves. Una funda para barras conductoras proporciona una barrera dieléctrica controlada que reduce el riesgo de fallos eléctricos y exposición humana.
Los sistemas eléctricos modernos son densos y complejos. Las barras conductoras suelen estar cerca de carcasas, placas de refrigeración, celdas de batería y placas electrónicas. El revestimiento garantiza distancias de aislamiento estables y previene contactos impredecibles causados por vibraciones, dilatación térmica o tolerancias de montaje.
Muchas normas de seguridad internacionales exigen conductores aislados en conjuntos accesibles o compactos. Los revestimientos para barras conductoras ayudan a los fabricantes a cumplir con los requisitos de aislamiento, distancia de fuga, distancia de separación y resistencia a la llama exigidos por las normativas eléctricas, automotrices y de almacenamiento de energía.
Los revestimientos para barras conductoras no son un producto estandarizado único. Existen en múltiples formas estructurales diseñadas para satisfacer necesidades de rendimiento específicas.

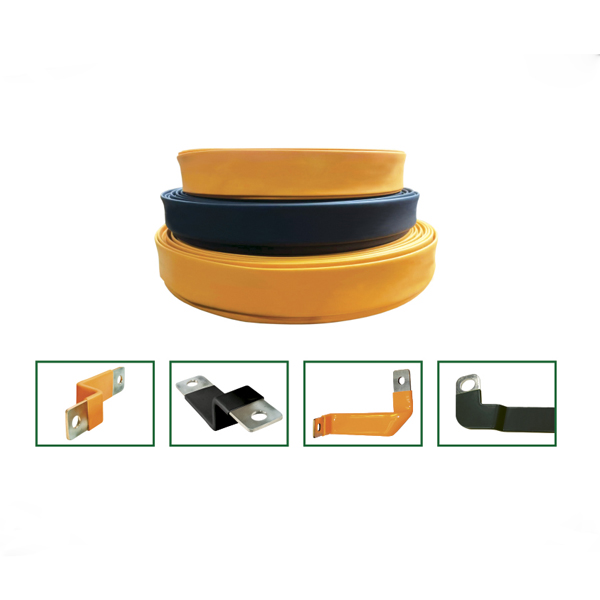

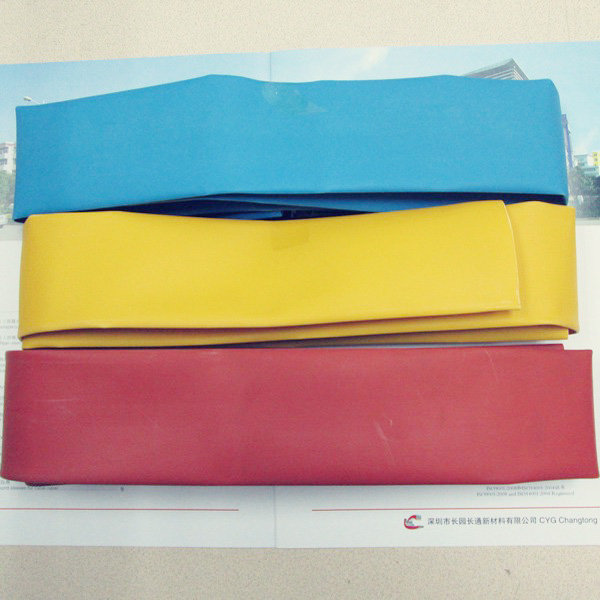

Los revestimientos termorretráctiles son ampliamente utilizados debido a su adaptabilidad. Se expanden para ajustarse a la barra conductora y luego se contraen firmemente al calentarse, formando una capa de aislamiento que se adapta a la forma.
Sus características principales incluyen:
* Excelente adaptación a la superficie
* Amplia gama de tamaños
* Buen rendimiento dieléctrico
* Instalación relativamente sencilla
* Adecuados para formas y uniones complejas
Son comunes en paquetes de baterías, electrónica de potencia y conjuntos de distribución.
Estos son perfiles aislantes preformados, a menudo fabricados con PVC, poliolefina o plásticos de ingeniería. La barra conductora se inserta mecánicamente en el revestimiento.
Ofrecen:
* Espesor de pared constante
* Alta resistencia a la abrasión
* Geometría estable
* Instalación eficiente en grandes volúmenes
Se utilizan con frecuencia en armarios de distribución y equipos de potencia industriales.
Algunos revestimientos para barras conductoras están formados por películas laminadas, materiales reforzados con fibra de vidrio o compuestos multicapa. Se eligen cuando se requiere mayor resistencia a la temperatura, resistencia a la llama o refuerzo mecánico.
Son típicos en:
* Electrónica de potencia de alta temperatura
* Entornos industriales pesados
* Sistemas ferroviarios y aeroespaciales
En sistemas avanzados, el revestimiento puede crearse recubriendo o sobremoldeando el aislamiento directamente sobre la barra conductora. Este enfoque integra el aislamiento en el propio conductor, produciendo una barra conductora aislada rígida y con forma precisa.
El rendimiento de un manguito para barras conductoras depende en gran medida de la elección del material.
La poliolefina se utiliza ampliamente en manguitos termorretráctiles para barras conductoras. Ofrece un equilibrio entre aislamiento eléctrico, flexibilidad, opciones de resistencia a las llamas y rentabilidad. Es adecuada para muchas aplicaciones de baja a media temperatura.
Los manguitos de poliéster ofrecen una mayor resistencia a la temperatura y resistencia mecánica. Suelen elegirse para entornos de baterías y electrónica de potencia donde la estabilidad dimensional es importante.
El PVC se utiliza con frecuencia para manguitos extruidos rígidos. Proporciona un buen aislamiento eléctrico, resistencia química y facilidad de procesamiento. Sin embargo, tiene una capacidad limitada a altas temperaturas y consideraciones específicas en cuanto a su comportamiento ante el fuego.
Los manguitos de silicona se eligen para entornos de alta temperatura, alta flexibilidad o exteriores. Mantienen la elasticidad en amplios rangos de temperatura y resisten el ozono, la exposición a los rayos UV y el envejecimiento.
Estos materiales se utilizan cuando se requiere una resistencia térmica extremadamente alta, resistencia a las llamas y durabilidad mecánica, como en sistemas de energía industriales o de transporte.
La función principal de un manguito para barras conductoras es aumentar la rigidez dieléctrica. Al añadir una capa aislante controlada, aumenta la tensión de ruptura, previene la formación de arcos eléctricos superficiales y estabiliza las distancias de fuga.
Los manguitos para barras conductoras protegen los conductores de la humedad, el polvo, los productos químicos, la niebla salina y los contaminantes industriales. Esto previene la corrosión y la oxidación superficial, que pueden aumentar la resistencia y generar calor.
Los manguitos protegen las barras conductoras de la abrasión, el contacto accidental con herramientas y el desgaste inducido por vibraciones. En sistemas móviles, como los vehículos eléctricos, esta función es fundamental para la durabilidad a largo plazo.
Los manguitos para barras conductoras especializados pueden ser ignífugos, autoextinguibles o térmicamente estables. Algunos diseños también actúan como amortiguadores térmicos, controlando la transferencia de calor entre las barras conductoras y los componentes adyacentes.
Los manguitos codificados por colores permiten una rápida identificación visual de la polaridad, la fase o la clase de voltaje. Esto reduce los errores de cableado y acelera el mantenimiento y el montaje. ##: Áreas de aplicación de los manguitos para barras conductoras
En los vehículos eléctricos, las barras conductoras conectan las celdas de la batería, los módulos y la electrónica de potencia. Los manguitos proporcionan aislamiento, previenen cortocircuitos accidentales y permiten diseños compactos de alta densidad. Deben soportar vibraciones, ciclos de temperatura y exposición a agentes químicos.
Los grandes sistemas de baterías estacionarias operan a alto voltaje y se instalan en recintos cerrados. Los manguitos para barras conductoras garantizan un aislamiento seguro, reducen el riesgo de fallos por arco eléctrico y contribuyen a la fiabilidad operativa a largo plazo.
Los inversores, convertidores y sistemas de carga utilizan barras conductoras para un flujo de corriente eficiente. Los manguitos ayudan a controlar la distribución del campo eléctrico, protegen contra descargas parciales y mejoran la robustez del sistema.

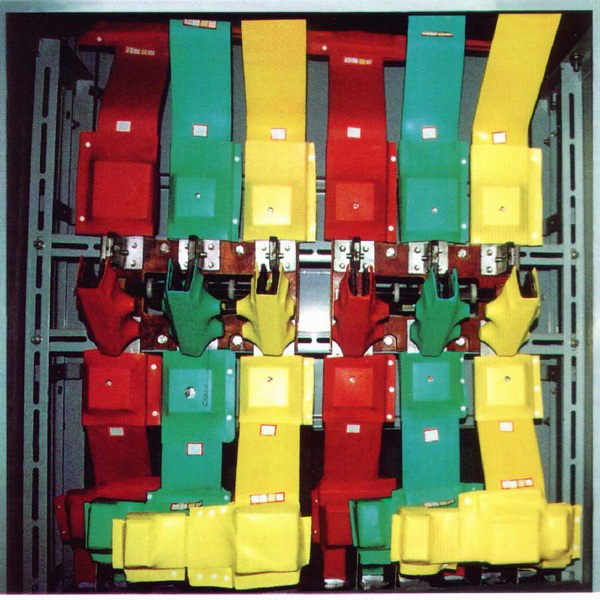

Los interruptores, los variadores de velocidad y los armarios industriales utilizan barras conductoras rígidas para distribuir la electricidad. Los manguitos protegen a los operarios, reducen la contaminación y facilitan el cumplimiento de las normas de seguridad eléctrica.
Los inversores solares, las turbinas eólicas y los equipos de interfaz con la red eléctrica requieren barras conductoras aisladas que puedan operar en entornos exteriores o semi-exteriores. Los manguitos para barras conductoras contribuyen a la resistencia a la humedad y a la durabilidad ambiental.
La selección de un manguito para barras conductoras implica evaluar:
* Voltaje de funcionamiento
* Temperatura máxima
* Exposición a agentes químicos
* Esfuerzo mecánico
* Requisitos de resistencia a la llama
* Vida útil esperada
Un manguito inadecuado puede comprometer todo el sistema eléctrico.
Los manguitos termorretráctiles requieren un calentamiento controlado para lograr una contracción uniforme sin dañar los componentes adyacentes. Los manguitos rígidos requieren un ajuste dimensional preciso y, a menudo, se instalan mediante un sistema de encaje o deslizamiento.
La inspección se centra en el espesor de la pared, la uniformidad de la superficie, la adhesión, la ausencia de burbujas de aire y la exposición de los terminales. Incluso los defectos menores pueden provocar fallos dieléctricos bajo alta tensión.
Las fundas para barras colectoras ofrecen numerosos beneficios que van más allá del simple aislamiento:
* Mayor seguridad del sistema
* Márgenes dieléctricos mejorados
* Reducción del riesgo de fallos por arco eléctrico
* Mayor resistencia a la corrosión
* Mejor durabilidad mecánica
* Organización visual e identificación de polaridad
* Compatibilidad con diseños compactos y modulares
Permiten que los sistemas de alimentación modernos de alta densidad funcionen de forma fiable y segura.
A pesar de su importancia, las fundas para barras colectoras también presentan consideraciones de diseño:
* Aumentan el grosor, lo que afecta al espaciado y la disposición.
* Pueden reducir la disipación directa del calor de la barra colectora.
* Una instalación incorrecta puede atrapar aire o crear puntos débiles.
* El envejecimiento del material debe evaluarse durante la vida útil del sistema.
Por lo tanto, las fundas para barras colectoras siempre deben integrarse en el diseño del sistema, no añadirse a posteriori.
Las fundas proporcionan un grosor controlado y protección mecánica, mientras que los recubrimientos ofrecen un aislamiento más fino y una mejor adaptación a la superficie. Las fundas son más fáciles de inspeccionar y reemplazar, mientras que los recubrimientos están más integrados.
El aislamiento sobremoldeado crea estructuras integradas robustas, pero aumenta el coste de las herramientas y reduce la flexibilidad. Las fundas ofrecen un equilibrio entre rendimiento y adaptabilidad.
Muchos sistemas avanzados utilizan tanto fundas como componentes de aislamiento estructural. Las fundas se encargan del aislamiento local, mientras que las carcasas y las barreras proporcionan protección a nivel del sistema.
La evolución de la electrificación está impulsando la innovación en las fundas para barras colectoras. Los desarrollos futuros se centran en:
* Polímeros de alta temperatura
* Sistemas ignífugos mejorados
* Materiales de baja emisión de humos y libres de halógenos
* Capas de gestión térmica integradas
* Fundas inteligentes con funciones de detección o diagnóstico
* Materiales de aislamiento sostenibles y reciclables
A medida que los sistemas exigen una mayor densidad de potencia y una mayor vida útil, la funda para barras colectoras seguirá evolucionando de un aislante pasivo a un elemento de ingeniería multifuncional.
R: El propósito principal es aislar eléctricamente la barra colectora, evitando cortocircuitos, mejorando la seguridad y protegiendo tanto el equipo como al personal.
A: Sí, si se selecciona el material adecuado. Los manguitos de silicona, poliéster y fibra de vidrio reforzada se utilizan habitualmente en entornos de alta temperatura.
A: Influyen ligeramente en la disipación térmica y la distribución del campo eléctrico, por lo que el diseño del manguito debe tenerse en cuenta durante la ingeniería del sistema.
A: Muchos lo son. Los manguitos termorretráctiles y rígidos suelen poder retirarse y reemplazarse, lo que facilita el mantenimiento y las actualizaciones.
A: No. Un manguito para barras colectoras es un elemento de una estrategia de aislamiento y seguridad más amplia que incluye el espaciado, las carcasas, los sistemas de refrigeración y los dispositivos de monitorización.
