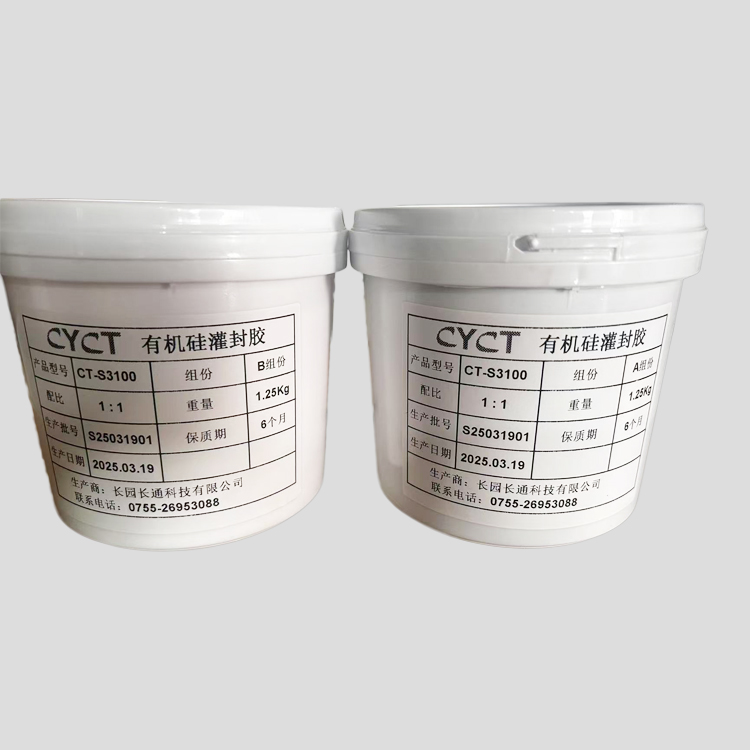

CT-S3100 es un compuesto de encapsulado termoconductor de silicona de dos componentes por adición. Este producto consta de dos componentes, A y B. El componente A es de color gris negruzco y el componente B es blanco. Al mezclarlos uniformemente en una proporción de peso o de cuerpo de 1:1, solidifican formando un elastómero flexible de color gris.

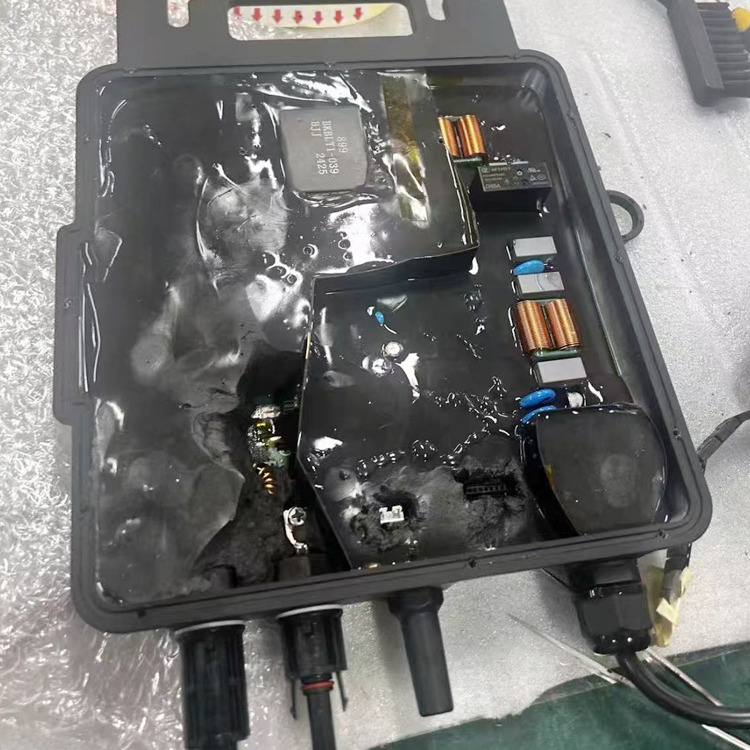

Este producto presenta baja densidad, baja viscosidad y buena fluidez. Puede encapsularse manualmente o automáticamente mediante un dispensador. Presenta un curado rápido y puede curarse a temperatura ambiente o con calor. El producto curado es resistente a los rayos ultravioleta, presenta un buen rendimiento antienvejecimiento y es fácil de reparar. Posee características de retardo de llama UL94 V-0 y alta conductividad térmica. Es fácil de desmontar. Los componentes sellados pueden desmontarse para su reparación y sustitución, y posteriormente repararse con este producto. Es especialmente adecuado para el encapsulado y sellado de componentes electrónicos, eléctricos, placas de circuitos e inversores.
Índice de rendimiento
Artículo | Unidad | Actuación | Método de prueba |
Antes del curado | Apariencia | Componente A | / | Negro-gris | Visual |
Componente B | / | Blanco | Visual |
Viscosidad | Componente A | mPa·s | 2500±500 | GB/T 2794-2022 |
Componente B | mPa·s | 1500±500 | GB/T 2794-2022 |
Densidad | Componente A | g/cm3 | 1.62±0.05 | GB/T 13354-1992 |
Componente B | g/cm3 | 1.62±0.05 | GB/T 13354-1992 |
Proporción de mezcla | A:B | 1 ： 1 | Relación de masa |
Viscosidad de la mezcla | mPa·s | 1800±500 | GB/T 2794-2022 |
Vida útil de la mezcla, 100 g, 25 ℃ | h | 1±0.5 | / |
Tiempo de secado de la superficie, 25℃ | h | 4 |
|
Condición de curado, 25℃ | h | 12 | / |
Condición de curado, 60℃ | h | 0.5 | / |
Después del curado | Apariencia | / | Gray | Visual |
Densidad | g/cm3 | 1.62±0.05 | GB/T 4472-2011 |
Dureza | Shore oo | 25±5 | GB/T 531.1-2008 |
Coeficiente de expansión | μm/(m,℃) | 190 | GB/T 20673-2006 |
Rigidez dieléctrica | KV/mm | ≥15 | GB/T 1695-2005 |
Constante dieléctrica, 1MHz | / | ≤3.7 | GB/T 1693-2007 |
Factor de pérdida, 1MHz | / | ≤0.08 | GB/T 1693-2007 |
Resistividad volumétrica | Ω·cm | ≥1.0x1014 | GB/T 1692-2008 |
Alargamiento de rotura | % | 60 | GB/T 528 |
Conductividad térmica | W/m · K | ≥0.8 | ASTM D5470 |
Retardancia de llama | / | V-0 | UL 94 |
Etiquetas populares: Compuesto de encapsulado térmicamente conductor, Encapsulante de silicona de dos partes, Material de encapsulado disipador de calor, Material de interfaz térmica de silicona (TIM), Encapsulante de alta conductividad térmica, Silicona para encapsulado electrónico, Adhesivo para encapsulado térmico, Gel de silicona para encapsulado de electrónica, Compuesto de encapsulado dieléctrico, Sellador de silicona térmicamente conductor, Compuesto de encapsulado para refrigeración de LED, Gestión térmica para electrónica de potencia, Encapsulado para baterías de vehículos eléctricos, Encapsulado de silicona para protección de PCB, Material de encapsulado resistente al calor, Silicona de baja resistencia térmica, Adhesivo termoconductor flexible, Compuesto de encapsulado de alta temperatura, Encapsulante de silicona con certificación UL, Material de encapsulado no corrosivo.
