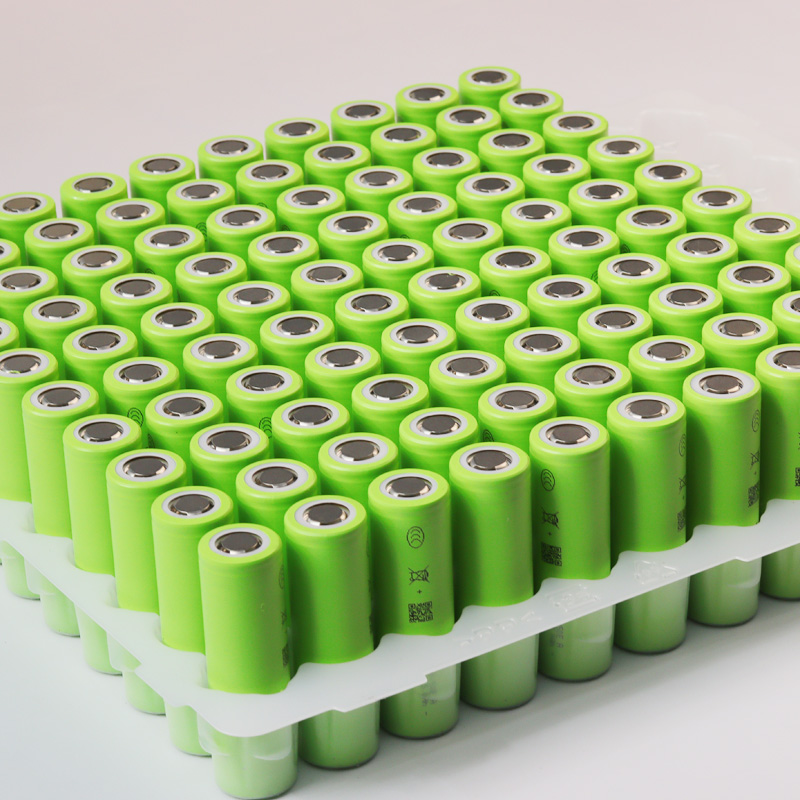

>> Celdas 18650
>> Celdas 21700
>> Celdas 32700
>> Celdas 4680
>> Celdas cilíndricas grandes de la serie 60
● Aplicación en celdas cilíndricas de iones de litio frente a iones de sodio
● Fundas termorretráctiles de PET frente a PVC
>> Fundas termorretráctiles de PVC

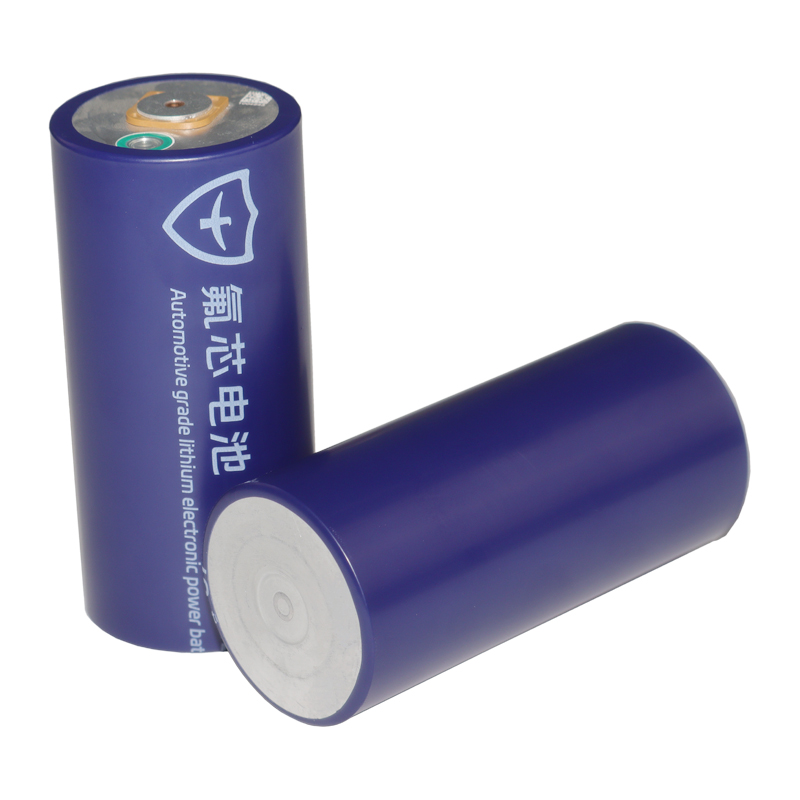

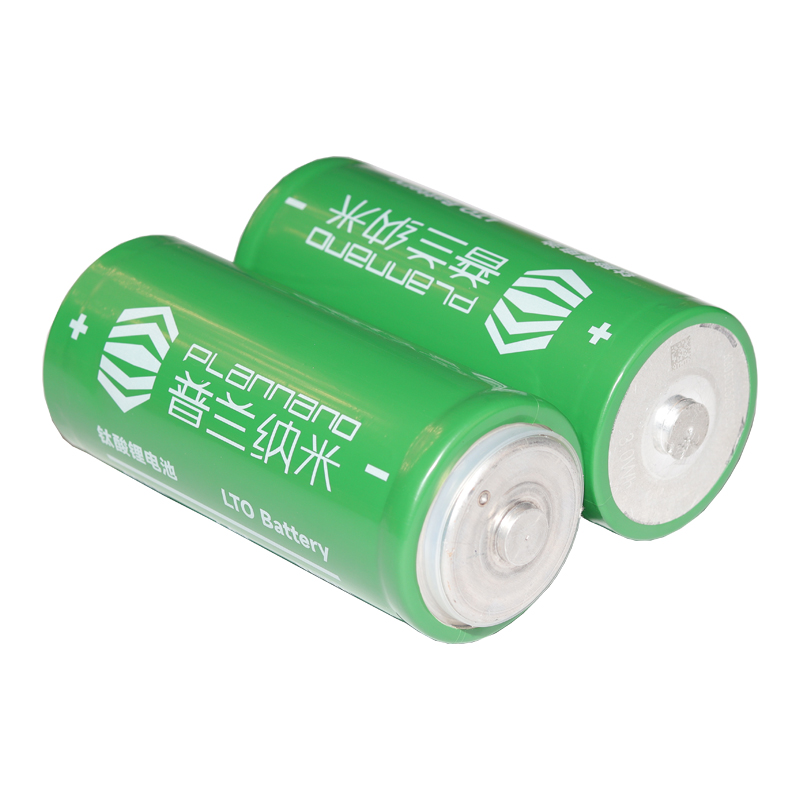

>> Fundas termorretráctiles de PET
● ¿Las fundas afectan el rendimiento de la batería?
● ¿Qué ocurre si una funda está dañada?
● Fundas en la producción automatizada de paquetes de baterías
● El papel oculto en la longevidad del paquete de baterías
● Consideraciones ambientales y de cumplimiento normativo
● Veredicto final: ¿Funcionan las fundas para baterías?
>> 1. ¿Se puede usar una batería cilíndrica de forma segura sin funda?
>> 2. ¿Es el PET mejor que el PVC para las fundas de baterías?
>> 3. ¿Las fundas retienen el calor y provocan sobrecalentamiento?
>> 4. ¿Por qué es necesario reemplazar las fundas dañadas?
>> 5. ¿Son necesarias las fundas también para las baterías de iones de sodio?
Las fundas para baterías suelen considerarse una simple capa exterior que envuelve las celdas cilíndricas; sin embargo, su función en la seguridad, el aislamiento, la identificación y la protección del rendimiento es mucho más importante de lo que muchos creen. Desde las celdas de iones de litio 18650 y 21700 hasta los formatos emergentes de iones de sodio y las celdas de gran diámetro de las series 4680 y 60, las fundas termorretráctiles se han convertido en un componente fundamental en el diseño de baterías modernas. Este artículo explora si las fundas para baterías realmente "funcionan", analizando su función desde perspectivas eléctricas, mecánicas, térmicas y de seguridad, con especial atención a los materiales termorretráctiles de PET y PVC.
Una funda para batería es un tubo termorretráctil que se aplica alrededor de una celda de batería cilíndrica. Normalmente está fabricada con material termorretráctil de PVC o PET y sirve como capa de aislamiento externo principal para la carcasa metálica de la celda.
Las celdas cilíndricas tienen una carcasa metálica de acero o aluminio que es conductora de electricidad. Sin un aislamiento adecuado, pueden producirse cortocircuitos accidentales fácilmente cuando la celda entra en contacto con superficies conductoras, soportes de batería o celdas adyacentes en un paquete.
La funda no es decorativa. Es un componente de seguridad funcional.
En la mayoría de las baterías cilíndricas de iones de litio y de iones de sodio:
* Toda la carcasa metálica exterior está conectada al terminal negativo.
* El terminal positivo está aislado en la tapa superior.
Si la carcasa metálica toca un objeto conductor que también está en contacto con el terminal positivo, se produce un cortocircuito instantáneamente.
En los paquetes de baterías, las celdas están:
* Empaquetadas muy juntas
* Insertadas en soportes metálicos
* Conectadas con tiras de níquel o barras colectoras
* Expuestas a vibraciones y movimientos
Sin una funda, incluso una fricción mínima puede crear contacto directo metal con metal, lo que provoca cortocircuitos, chispas, sobrecalentamiento o fuga térmica.
Aquí es donde la funda demuestra su valor.
Sí. Esta es su función más importante.
Tanto las fundas termorretráctiles de PET como las de PVC proporcionan una alta rigidez dieléctrica, lo que significa que pueden soportar altos voltajes sin sufrir una ruptura eléctrica. Previenen:
* Cortocircuitos entre celdas
* Contacto entre la celda y el soporte
* Contacto accidental con herramientas durante el montaje
* Contacto con residuos conductores externos
En formatos cilíndricos como 1860, 21700 y, especialmente, en las celdas grandes 4680, la superficie es mayor, lo que aumenta el riesgo de contacto accidental. La funda actúa como una barrera aislante fiable.
Los paquetes de baterías experimentan:
* Vibraciones durante el transporte
* Expansión y contracción debido a los ciclos térmicos
* Manipulación durante el montaje
* Estrés mecánico a largo plazo
Una carcasa metálica sin protección se raya fácilmente. Los arañazos pueden:
* Eliminar los revestimientos protectores
* Crear puntos de corrosión
* Aumentar los riesgos eléctricos
La funda actúa como una capa protectora, absorbiendo el desgaste mecánico en lugar de la carcasa de la celda.
Las celdas más grandes son más pesadas y generan mayor estrés mecánico dentro de los paquetes de baterías. Las fundas ayudan a reducir:
* La fricción entre las celdas
* El desgaste contra los soportes
* La fatiga superficial con el tiempo
Una preocupación común es si las fundas retienen el calor y reducen la eficiencia de la refrigeración.
Las fundas de PVC y PET son muy delgadas, normalmente entre 0,05 mm y 0,15 mm. Este grosor no bloquea significativamente la disipación del calor.
De hecho:
* La mayor parte del calor en las celdas cilíndricas se disipa por los extremos, no por las paredes laterales.
* El grosor de la funda es insignificante en comparación con la conductividad térmica de la carcasa metálica.
* Un diseño adecuado del paquete utiliza espacios de aire o placas de refrigeración.
La funda no aumenta significativamente la temperatura interna de la celda cuando está correctamente diseñada.
En caso de fallo de una celda:
* Las fundas pueden retrasar la propagación de las llamas
* Proporcionan contención temporal de las chispas
* Reducen el contacto directo de las llamas con las celdas vecinas
Las fundas de PET, en particular, tienen una mayor resistencia a la temperatura en comparación con el PVC, lo que las hace más estables en situaciones de altas temperaturas.
Este retraso puede ser fundamental para prevenir reacciones en cadena en los paquetes de baterías.

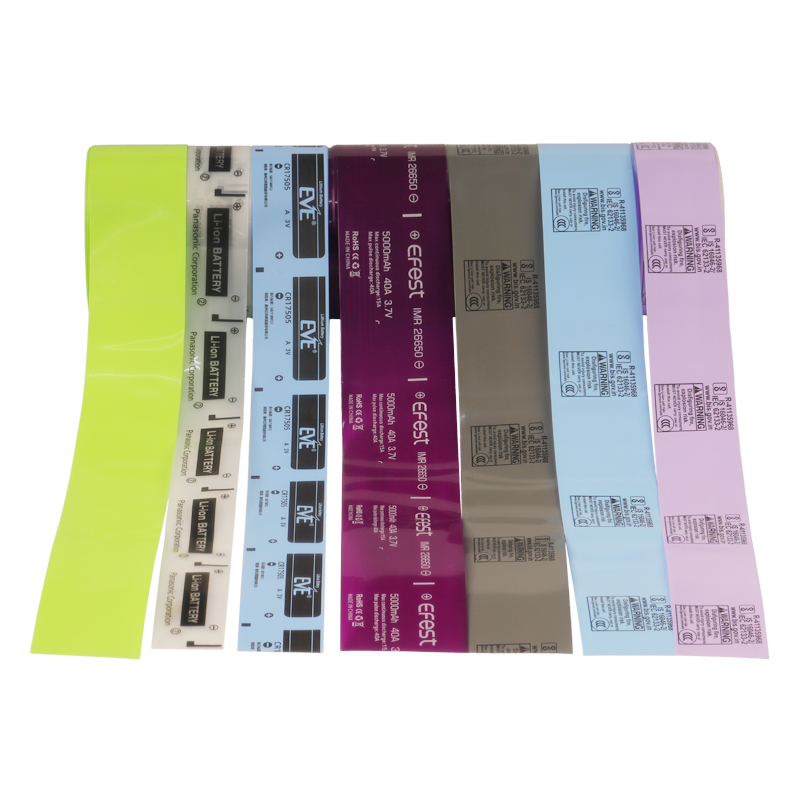

Las fundas de las baterías también sirven para:
* Imprimir las especificaciones de la celda
* Imprimir la marca y el número de modelo
* Codificación por colores para la química o la capacidad
* Advertencias de seguridad y códigos QR
Sin fundas, marcar directamente sobre las latas metálicas es difícil y menos visible.
Esto cobra gran importancia en el mantenimiento, la clasificación y el control de calidad de los paquetes de baterías.
Estas son las celdas cilíndricas más comunes. Las fundas:
* Previenen cortocircuitos en configuraciones de paquetes densos
* Proporcionan aislamiento e identificación básicos
Un diámetro mayor significa una mayor superficie expuesta. La funda se vuelve más importante para:
* Aislamiento eléctrico
* Durabilidad mecánica
Se utilizan a menudo en aplicaciones de LiFePO4 e iones de sodio. Estas celdas son más gruesas y pesadas. Las fundas ayudan a gestionar:
* Desgaste mecánico
* Integración segura del paquete
Con una superficie mucho mayor y mayor energía, el nivel de riesgo aumenta. Las fundas son esenciales para:
* Aislamiento en grandes áreas de contacto
* Reducción de la fricción en paquetes de baterías estructurales
Estas celdas se utilizan en almacenamiento de energía y aplicaciones de alta potencia. Las fundas deben ser:
* Mecánicamente resistentes
* Térmicamente estables
* Eléctricamente fiables durante una larga vida útil
* Mayor densidad de energía
* Mayor riesgo de fuga térmica
* Las fundas actúan como barreras de seguridad críticas
* Normalmente de mayor formato
* Menor densidad de energía, pero con carcasa metálica conductora
* Las fundas proporcionan aislamiento y durabilidad esenciales
La función sigue siendo la misma, independientemente de la química.
Aquí es donde la elección del material es importante.
Ventajas
* Bajo costo
* Fácil retracción
* Buena capacidad de impresión
* Ampliamente utilizadas
Limitaciones
* Menor resistencia a la temperatura
* Pueden liberar gases nocivos al quemarse
* Menos respetuosas con el medio ambiente
* Resistencia mecánica moderada
Ventajas
* Mayor resistencia a la temperatura
* Mejor resistencia mecánica
* Más seguras para el medio ambiente
* Mejor estabilidad a largo plazo
* Mayor rigidez dieléctrica
Limitaciones
* Costo ligeramente superior
* Requiere un control de retracción más preciso
* Celdas 21700 y 4680
* Paquetes de baterías para vehículos eléctricos
* Sistemas de almacenamiento de energía
* Aplicaciones de larga duración
El PVC todavía se utiliza ampliamente en la electrónica de consumo y en mercados donde el precio es un factor clave.
No afectan a:
* Capacidad
* Resistencia interna
* Velocidad de carga
* Tasa de descarga
Solo afectan a la seguridad y durabilidad externas.
Una funda rota deja al descubierto la carcasa metálica, creando un peligro eléctrico directo.
Por eso:
* Las fundas dañadas deben reemplazarse.
* Las celdas con fundas dañadas suelen desecharse en el montaje de paquetes de baterías.
* El reemplazo de fundas es una práctica de reparación común.
Esto demuestra lo esenciales que son las fundas.
Las líneas de montaje de paquetes de baterías modernas están diseñadas partiendo de la base de que existen las fundas. Los soportes, las fijaciones y las posiciones de soldadura dependen de que las celdas estén aisladas.
Sin fundas:
* Aumentan los riesgos de montaje.
* Los cortocircuitos se vuelven comunes.
* Disminuye el rendimiento de la producción.
Tras años de ciclos de carga y descarga, la vibración y la expansión térmica desgastan lentamente las superficies. Las fundas previenen:
* La abrasión a largo plazo.
* La degradación del aislamiento.
* La corrosión por exposición a la humedad.
Prolongan la vida útil segura del paquete de baterías.
Muchos mercados están dejando de usar PVC debido a preocupaciones ambientales. Las fundas de PET cumplen con estándares ambientales y de reciclaje más estrictos.
Esta es otra razón por la que las fundas de PET se están imponiendo en los sistemas de baterías avanzados.
Absolutamente.
Funcionan como:
* Aislamiento eléctrico
* Protección mecánica
* Amortiguador de seguridad térmica
* Soporte de identificación
* Facilitador de la integración en el paquete de baterías
* Mejora de la durabilidad a largo plazo
Sin fundas, las baterías cilíndricas serían significativamente más peligrosas y menos prácticas para usar en paquetes de baterías.
No. La carcasa metálica expuesta crea un alto riesgo de cortocircuito y no es segura para su uso en paquetes de baterías.
Sí, para aplicaciones de alto rendimiento y alta temperatura. El PVC es adecuado para usos de bajo coste.
No. Su grosor es demasiado pequeño para afectar significativamente a la disipación del calor.
Porque el metal expuesto puede provocar un contacto eléctrico peligroso.
Sí. La carcasa metálica sigue siendo conductora y requiere aislamiento.
Porque una mayor superficie aumenta el riesgo de contacto eléctrico y mecánico.
